基本放大电路的组成

基本放大电路一般是指由一个三极管组成的三种基本组态放大电路。
1. 放大电路主要用于放大微弱信号，输出电压或电流在幅度上得到了放大，输出信号的能量得到了加强。
2. 输出信号的能量实际上是由直流电源提供的，只是经过三极管的控制，使之转换成信号能量，提供给负载。放大电路的结构示意图见图1。

图1 放大概念示意图

1. 基本放大电路的组成
共射极接法基本放大电路如图6所示。

图6 共射极接法基本放大电路

基本组成如下：
三 极 管T —— 起放大作用。
负载电阻R_C，R_L —— 将变化的集电极电流转换为电压输出。
偏置电路V_CC，R_b —— 使三极管工作在线性区。
耦合电容C₁，C₂ —— 输入电容C₁保证信号加到发射结，不影响发射结偏置。输出电容C₂保证信号输送到负载，不影响集电结偏置。
2. 静态和动态
静态： v_i＝0 时，放大电路的工作状态，也称直流工作状态。
动态： v_i≠0时，放大电路的工作状态，也称交流工作状态。
放大电路建立正确的静态，是保证动态工作的前提。分析放大电路必须要正确地区分静态和动态，正确地区分直流通路和交流通路。
3. 直流通路和交流通路

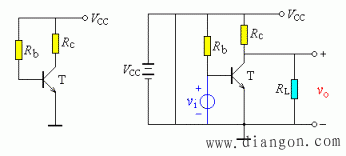

放大电路的直流通路和交流通路如图03.07中（a），（b）所示。
直流通路，即能通过直流的通路。从C、B、E向外看，有直流负载电阻、R_c 、R_b。
交流通路，即能通过交流的电路通路。如从C、B、E向外看，有等效的交流负载电阻、R_c//R_L、R_c。
直流电源和耦合电容对交流相当于短路。因为按迭加原理，交流电流流过直流电源时，没有压降。设C₁、C₁ 足够大，对信号而言，其上的交流压降近似为零，在交流通路中，可将耦合电容短路。

(a)直流通路 (b)交流通路
图7 基本放大电路的直流通路和交流通路

4. 放大原理
输入信号通过耦合电容加在三极管的发射结，于是有下列过程：
