几种基本的交流电路

　　纯电阻交流电路

　　1 交流纯电阻电路，电路电流i(t)与其电阻两端的电压Vr（t），相位相同且频率相同

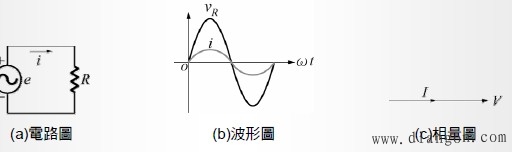

　　2 其电路图与波形图、向量图如下：

　　纯电感交流电路

　　1 交流纯电感电路，其电感器两端的电压Vl（t）的相位，超前电路电流i（t）的相位角

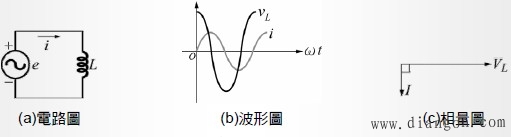

　　2 其电路图与波形图、向量图如下：

　　纯电容交流电路

　　1 交流纯电容电路，其电路电流i（t）的相位，超前电容器两端的电压Vc（t）90°的相位角

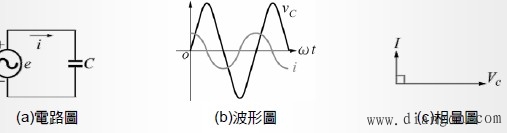

　　2 其电路图与波形图、向量图如下：
