建筑机电安装施工现场优劣图解

机电安装是电气施工中比较重要的一环，本期小编整理了机电安装的现场图，其中包括：综合布线，桥架，配电柜，避雷带，吊杆安装等。同为机电安装，不同工程安装效果却是天差地别，看的我也是醉了。

一、综合布线：

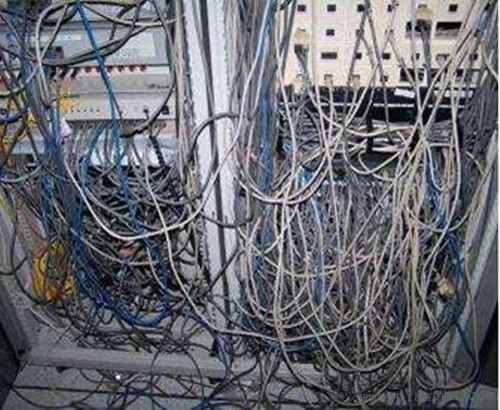

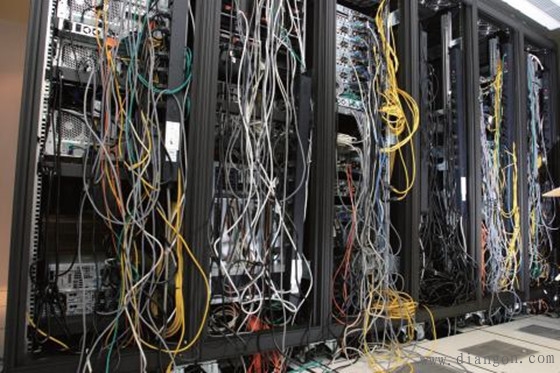

1、“龙卷风”式布线：

2、综合布线创优做法：

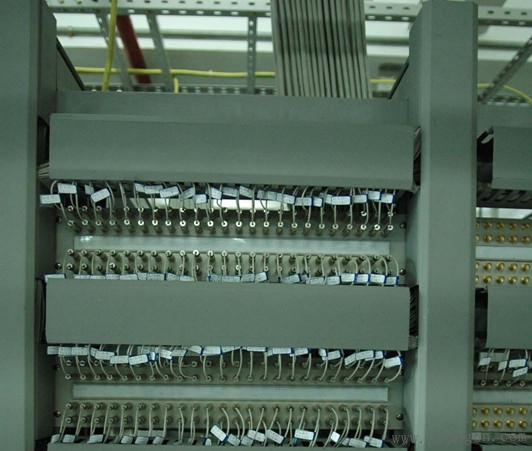

一线一签，便于查找

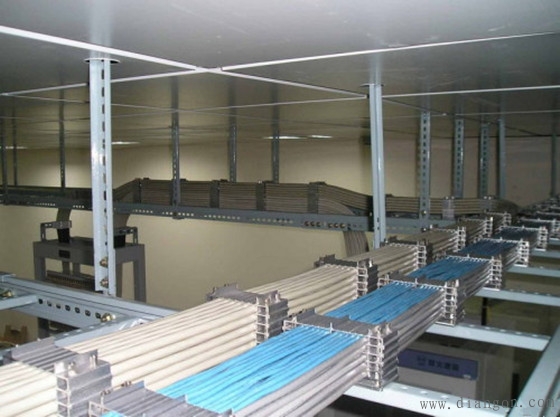

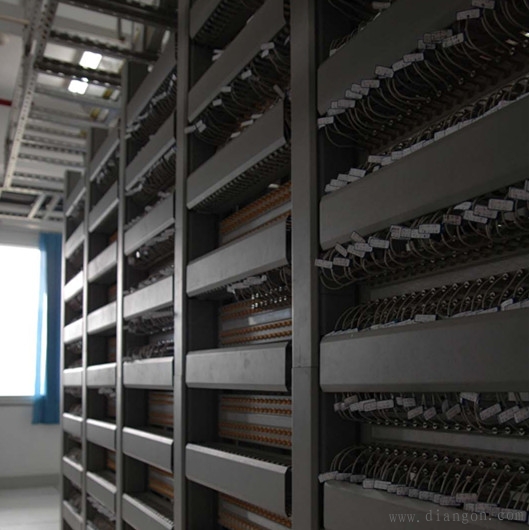

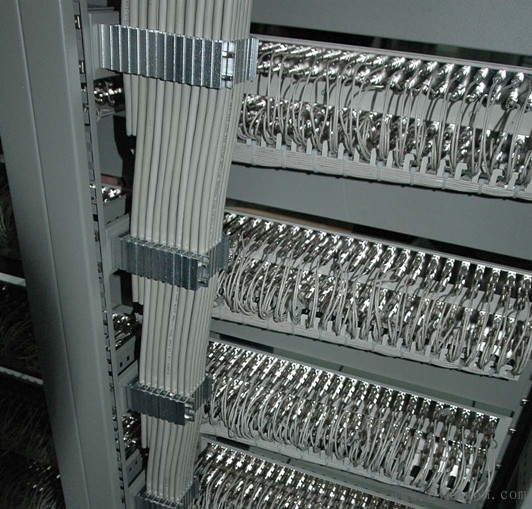

精致、规整的布线

二、桥架：

1、桥架安装不合理：

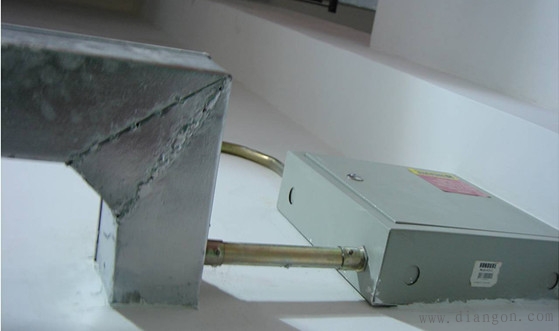

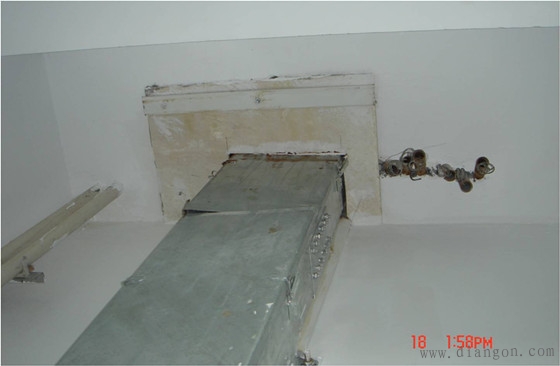

电缆桥架上部施工没有完活，连接处参差不齐

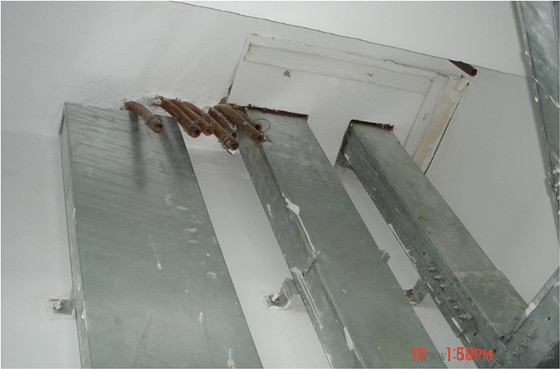

电缆桥架粗糙、废旧电管没有处理

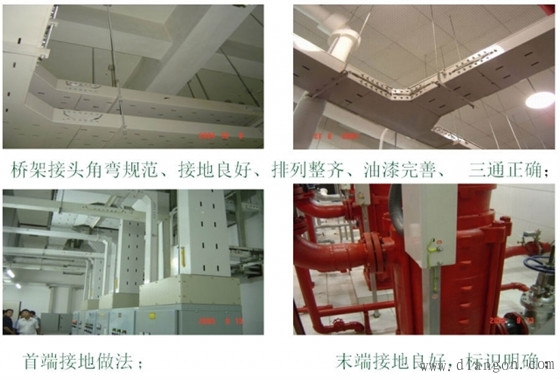

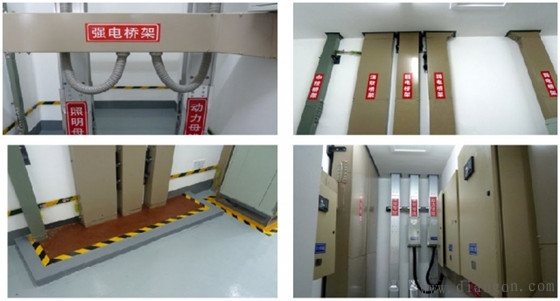

2、桥架创优安装做法：

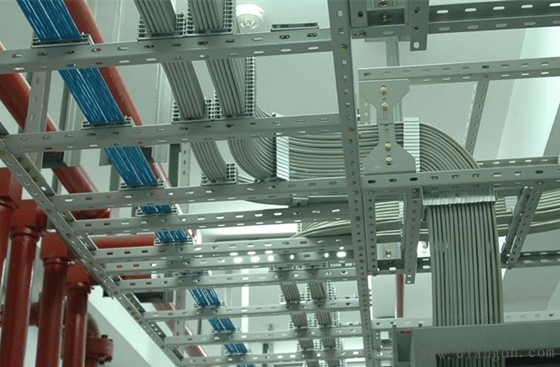

桥架排列布局合理、竖直，安装到位、防火封堵良好，标识明确

三、配电柜：

1、配电柜安装不合理：

配电柜半明办暗

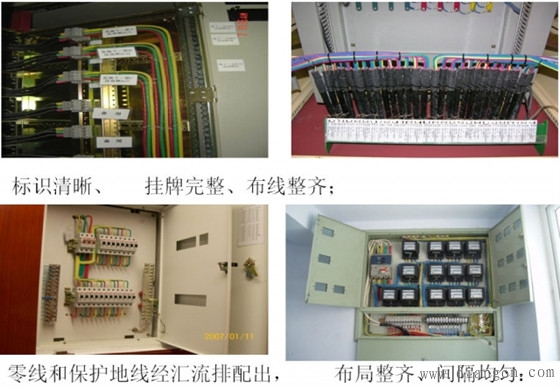

2、配电柜创优安装做法：

四、避雷带：

1、避雷带不合理安装:

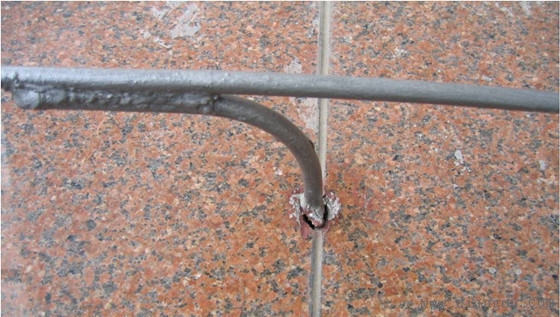

避雷带引下线没有打胶密封

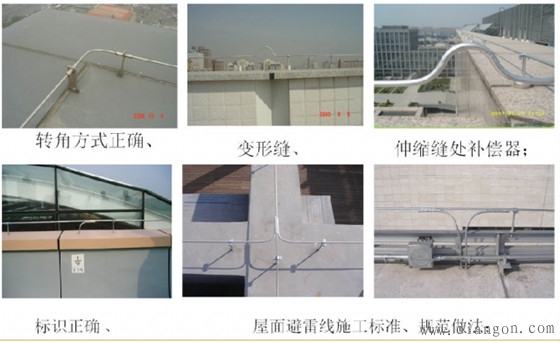

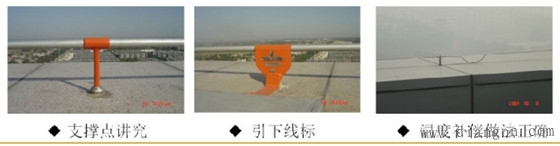

2、避雷带创优安装做法：

五、吊杆：

1、吊杆不合理安装：

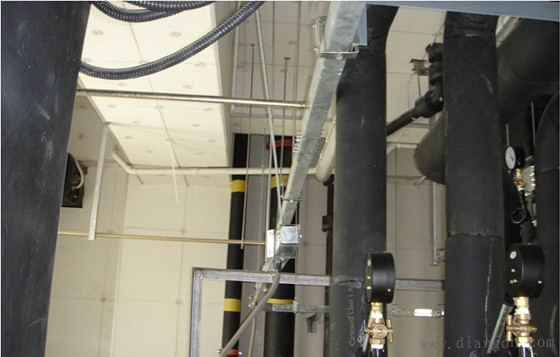

机房内各种吊杆不直

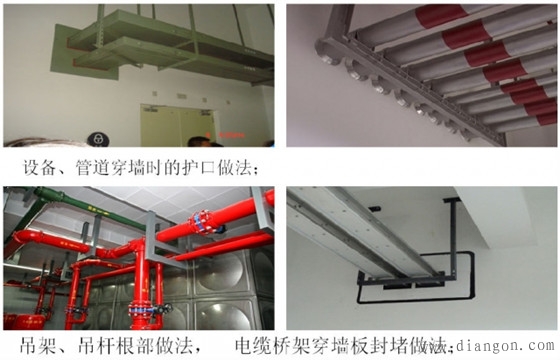

2、吊杆创优安装做法：

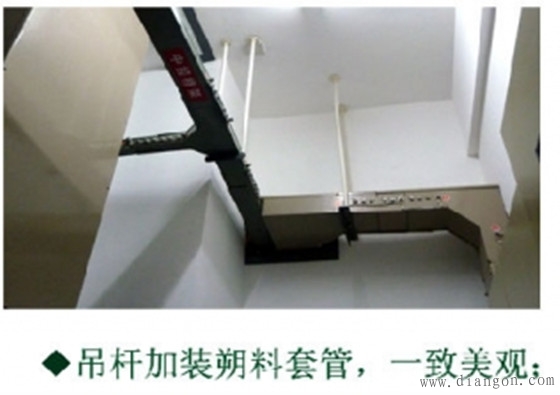

吊杆加装塑料套管，垂直拉伸，一致美观

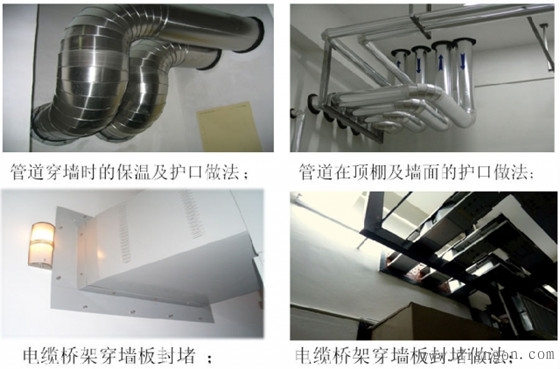

六、其他创优做法：

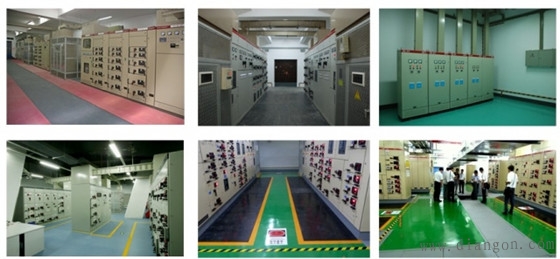

配电房设备布置规范有序、排列整齐，安装的高度统一 ，整洁明亮
