工作接地、保护接地和重复接地

接地的种类：接地、工作接地、保护接地和重复接地。

一、工作接地

为保证电力系统正常工作而采取的接地，即中性点接地运行方式。

电力系统的中性点:指星形连接的变压器或发电机的中性点。

中性点运行方式如下：

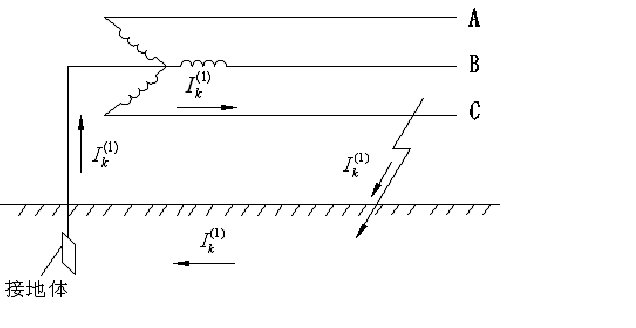

中性点直接接地电力系统见图1。

图1

适用：110KV及以上电网。

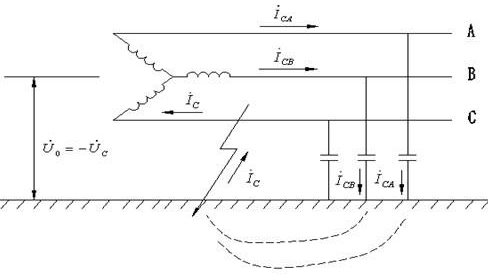

中性点不接电力系统见图2。

图2 中性点不接电力系统

适用：

电压小于500V的装置；3～10kV电网，当单相接地电流小于30A时，发电机直配系统，接地电流小于5A时；35kV电网，单相接地电流小于10A时。

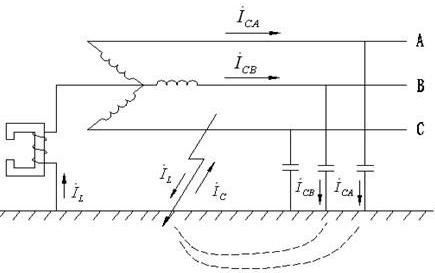

中性点经消弧线圈接地电力系统见图3。

图3 中性点经消弧线圈接地电力系统

当中性点不接地系统单相接地电流较大时，可用中性点经消弧线圈接地。减小接地电流，使电弧易于自灭。

二、保护接地

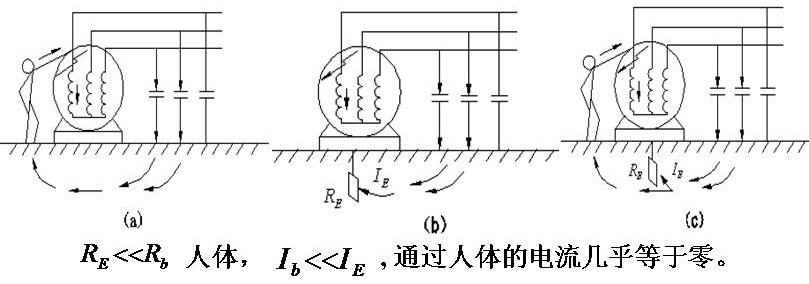

若电源的中性点不接地，电机的外壳绝缘损坏时，人若触及外壳，就有危险。保护接地见图4。

图4 保护接地

当人在分布电压区域内跨开一步，两脚间（相距0.8m）所承受的电压称为跨步电压。

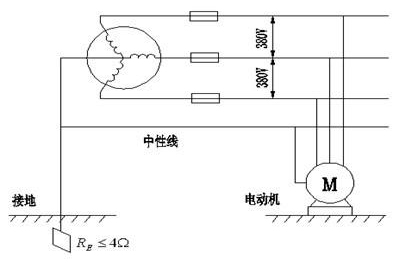

中性点直接接地的三相四线制380/220V系统中，常采用保护接零。保护接零见图5。

图5 保护接零

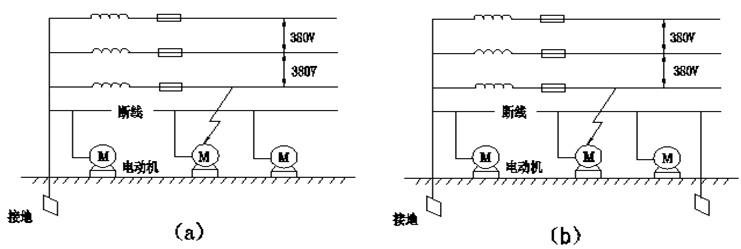

避免零线断线，采用重复接地。重复接地见图6。

图6 重复接地

保护接地和保护接零的适用范围：

三、防雷接地

目的：减小雷电流通过接地装置时的地电位升高。

高压输电线路在杆塔下都设有接地装置，并通过引线与避雷线相连。

目的：使击中避雷线的雷电流通过较低的接地电阻而进入大地。

一般在避雷针和避雷器下面设接地体；并要求敷设一个统一的接地网。
