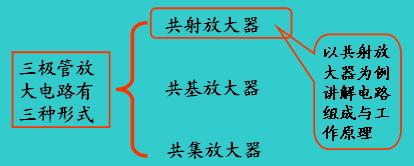

共射极放大电路

1. 电路组成

输入回路（基极回路） 输出回路（集电极回路）

放大电路中各元件作用

三极管：放大元件，工作在放大区，满足 iC=b iB，要保证发射结正偏，集电结反偏。

R_b：基极偏置电阻，用以调变偏流和限流。

V_BB：基极回路的直流电源，保证发射结正偏。

R_C：集电极电阻，将集电极电流的变化转变为集－射之间电压的变化。

V_CC：集电极回路的直流电源，保证集电结反偏。

耦合电容C_b1 和C_b2：隔离输入输出与直流的联系，同时能使信号顺利输入输出。

放大电路的组成原则

（1）必须要有直流电源，以保证三极管发射极正偏，集电结反偏。

（2）保证信号能够送进送出。

（3）元件参数要保证信号不失真地放大。

2. 简化电路及习惯画法

共射极基本放大电路 习惯画法

3. 简单工作原理

v_i=0 v_i=Vmsinwt

说明：

1. 放大器是一种能量控制器件。放大的实质是通过三极管的控制作用，将直流电源提供的能量转化为我们所需要的形式供给负载，输出电压或电流在幅度上得到了放大，输出信号的能量得到了加强。

2. 放大作用是针对变化量而言的。放大电路主要用于放大微弱的、变化的信号。

4. 放大电路的静态和动态

静态：输入信号为零（v_i= 0 或 i_i= 0）时，放大电路的工作状态，也称直流工作状态。

动态：输入信号不为零时，放大电路的工作状态，也称交流工作状态。

电路处于静态时，三极管各个电极的电压、电流都是不变的直流，在特性曲线上确定为一点，称为静态工作点，常称为Q点。一般用I_B、 I_C、和V_CE （或I_BQ、I_CQ、和V_CEQ ）表示。

I_BQ、V_BEQ和I_CQ、V_CEQ 分别对应于输入输出特性曲线上的一个点，称为静态工作点Q 。

工作点合适 工作点偏低

符号规定

V_A：大写字母、大写下标，表示直流量。

v_A：小写字母、大写下标，表示总量（含交、直流）。

v_a：小写字母、小写下标，表示纯交流量。

5. 直流通路和交流通路

直流通路：放大电路中直流电流通过的路径。

交流通路：放大电路中交流电流通过的路径。

信号的不同分量可以分别在不同的通路分析。

直流电源：内阻为零，耦合电容：通交流、隔直流

实现放大的条件

1、晶体管必须工作在放大区。发射结正偏，集电结反偏。

2、正确设置静态工作点，使整个波形处于放大区。

3、输入回路将变化的电压转化成变化的基极电流。

4、输出回路将变化的集电极电流转化成变化的集电极电压，经电容滤波只输出交流信号。
