控制按钮的结构及工作原理

控制按钮主要用来接通或断开控制电路，以发布命令或信号，改变控制系统工作状况的电器。常用的主令电器有控制按钮、行程开关、万能转换开关、主令控制器等。

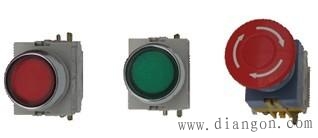

主要控制按钮实物图

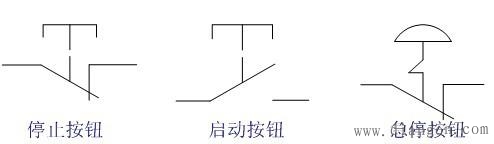

主要控制按钮电气符号

按钮按下后动触头随之下移与常闭触头3脱离，常闭触头断开；向下移动至与常开触头接触时，动触头4的出片将常开触头5的触点导通，常开触头闭合，手松开后动触头会受到复位弹簧的弹力自动复位，这时常闭触点闭合常开触点断开。在本设备中按钮主要起到了对设备的启停和急停的控制作用。
