任意网络与电压源串并联

任意网络与电压源并联

电压源与任何二端网络N并联后仍然相当于一个电压源。根据KVL,上面作图中端口电压u就是其中电压源的电压u_s；由于电压源的电流不确定，与N并联后的网络端口电流i仍是一个不确定的值，取决于外电路。因此，并联后的网络等效为一个电压源。特殊情况下，当电压源电压为零时，相当于短路线。因此，任何网络与短路线并联仍等效为短路线。
与电压源并联的二端网络称为无效伴随网络。

电流源与任何二端网络N串联后仍然相当于一个电流源。根据KCL,上面作图中端口电流i就是其中电流源的电流i_s；由于电流源的电压不确定，与N串联后的网络端口电压u仍是一个不确定的值，取决于外电路。因此，串联后的网络等效为一个电流源。特殊情况下，当电流源电流为零时，相当于开路线。因此，任何网络与开路线串联仍等效为开路线。

与电流源串联的二端网络也称为无效伴随网络。

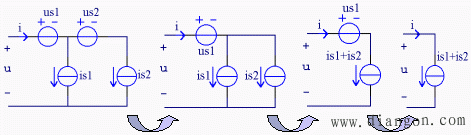

下图中理想电源串并联电路的等效变换用来说明上述等效关系的应用。
