MCGS组态软件的设备窗口

设备窗口组态是连接和驱动外部设备工作环境的重要窗口，在这里你可以配置数据采集和输出设备之间的关系，定义它们之间的通信协议。将外部设备中的变量与组态软件中的数据库变量进行链接。达到实时在线通信的目的。

设备构件的调入

在设备窗口中，执行MCGS组态软件主菜单中“工具”项的“设备构件管理”，系统会弹出一个设备管理窗口，窗口的左面列出了可选设备。

通用设备

网络设备

plc设备

采集板卡

智能模块

智能仪表

变频器

称重仪表

用户可以先选中左面某一种设备，然后点击“增加”按钮（或直接双击左面的设备选项）被选中的设备就会被移入到右面子集区。同样，我们还可以将右面某一种设备选中，然后点击“删除”按钮（或直接双击右面的设备选项）被选中的设备便会被移除。

设备属性设置（以西门子 S7—200PPI的设置为例）

串口通讯父设备：做好设备连接，对其通信协议进行设置。双击“串口通讯父设备”该窗口由“基本属性”、“通道连接”、“设备调试”、“数据管理”组成，我们只对基本属性进行参数定义。

西门子 S7—200PPI — PLC：西门子 S7—200PPI — PLC 的定义是进行设备连接的关键所在，我们要进行PLC相关通道的开通， 并与组态软件中数据库变量进行链接。双击“西门子S7—200PPI”，进入设备属性设置。

基本属性：

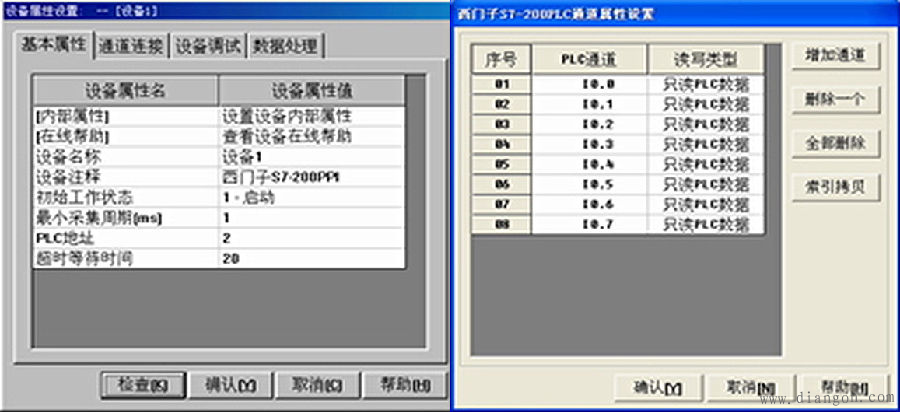

在基本属性中，点击“设置设备内部属性”项，弹出西门子 S7—200PPI—PLC设备通道属性窗口，设置与MCGS组态软件相关的通道到设备设置窗口中。

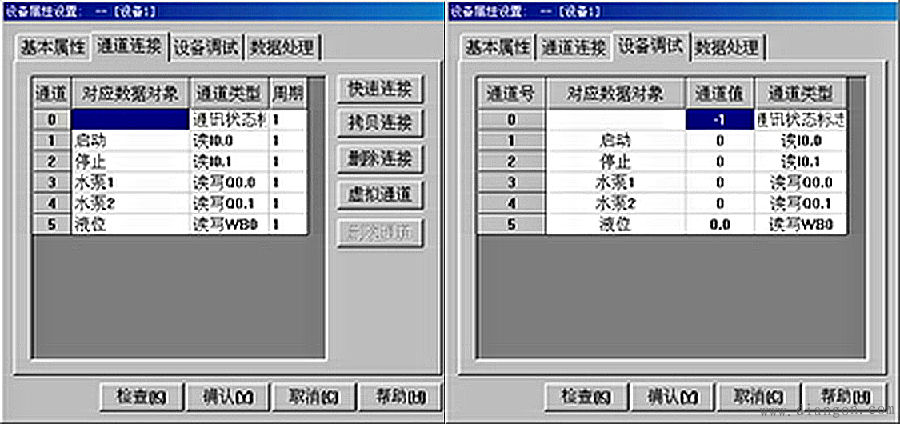

通道连接：

对应的变量进行左右对应即可生成。一般只将被使用的通道开辟出来，开通的通道与MCGS数据库变量有连接。

设备调试：

当进行完通道连接后，就可以进行设备调试。在设备调试窗口中，会真实时地反应出 PLC通道参数的状态和数值。当系统连接成功后，通讯状态标志应为“0”，任何非“0”的数值均表示连接失败。
