如何识读滤波电路图

1.含义：是利用储能元件（与负载并联的电容C或与负载串联的电感L）滤去整流后单相脉动电压中的交流分量，使负载电压脉动减少，获得较平滑的直流电压。

2.种类

①电容滤波：

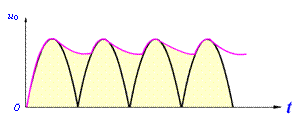

整流电路输出电压向负载供电的同时，也给电容充电。利用电容器的充、放电特性，使输出电压平滑。

当充电电压达到最大值后，u2下降，电容器向负载放电，维持负载两端电压缓慢下降。

当下一个整流波形到来时且 u2 幅值大于电容两端电压时，电容器又开始充电。

电容器不断充电、放电、再充电……负载两端得到平滑的直流电。

负载两端电压的平均值：Uo = 1.2U2

电容滤波电路适用于轻载情况，当负载较重时应采用 —— 电感滤波电路。

②电感滤波：

电感对整流电路输出电压中的交流成分呈现较大的阻抗，对直流成分感抗为零，因此，交流成分基本都降落在电感线圈上，而直流成分则降压在负载电阻上，从而负载上得到平滑的直流电。

负载两端电压的平均值与桥式整流电路同，为此

Uo = 1.2U₂

③多极滤波

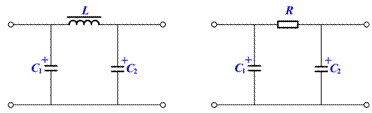

为得到更好的滤波效果，将电感滤波和电容滤波组合使用，Π 型滤波电路。

当负载电阻 RL 较大时，用电阻 R 代替电感 L，也可得到较好的滤波效果。

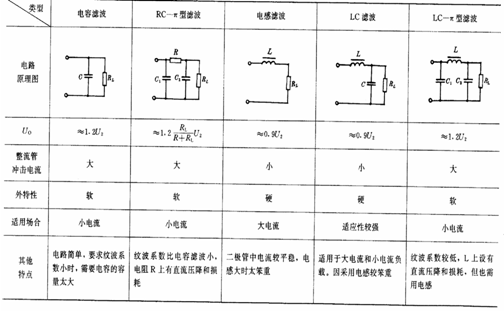

3.三种滤波电路特点及比较

4.滤波电路小知识：

滤波是信号处理中的一个重要概念。滤波分经典滤波和现代滤波。

　　经典滤波的概念，是根据傅里叶分析和变换提出的一个工程概念。根据高等数学理论，任何一个满足一定条件的信号，都可以被看成是由无限个正弦波叠加而成。换句话说，就是工程信号是不同频率的正弦波线性叠加而成的，组成信号的不同频率的正弦波叫做信号的频率成分或叫做谐波成分。只允许一定频率范围内的信号成分正常通过，而阻止另一部分频率成分通过的电路，叫做经典滤波器或滤波电路

常用的滤波电路有无源滤波和有源滤波两大类。若滤波电路元件仅由无源元件（电阻、电容、电感）组成，则称为无源滤波电路。无源滤波的主要形式有电容滤波、电感滤波和复式滤波(包括倒L型、LC滤波、LCπ型滤波和RCπ型滤波等)。若滤波电路不仅由无源元件，还由有源元件（双极型管、单极型管、集成运放）组成，则称为有源滤波电路。有源滤波的主要形式是有源RC滤波，也被称作电子滤波器。

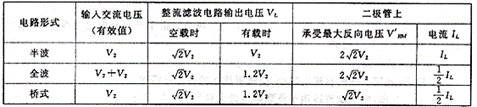

在单相半波整流电路中，二极管中的电流等于输出电流，所以在选用二极管时，二极管的最大整流电流I_F应大于负载电流I_L。二极管的最高反向电压就是变压器二次电压的最大值。根据I_F和_URM的值，查阅半导体手册就可以就可以选择到合适的二极管。

二极管作为整流元件，要根据不同的整流方式和负载大小加以选择，如选择不当，则或不能安全工作，甚至烧了管子；或者大材小用，也造成浪费。
