集成单稳态触发器

集成单稳态触发器有两种类型：可重触发的和不可重触发的。这里介绍不可重复触发的集成单稳触发器 CD4098 。 CD4098 构成脉冲延时电路； 单稳态的延时作用常被应用于时序控制。表.1 为 CD4098 双单稳触发器的逻辑功能。
表1 CD4098 双单稳态触发器逻辑功能

输入			输出		功能
TR	TR-		Q
↑	1	1			上升沿连续触发
↑	0	1	Q	Q	触发沿无效
1	↓	1	Q	Q	触发沿无效
0	↓	1			下降沿连续触发
×	×	0	0	1	复位为初态

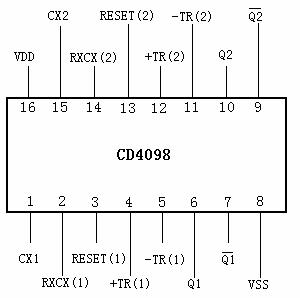

CD4098 双单稳态触发器的引脚图见 图1

图1 CD4098 双单稳态触发器引脚图

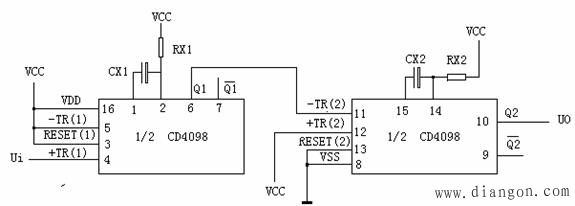

应用 CD4098 可以实现脉冲延时，原理图如图1所示。

图2 CD4098 实现脉冲延时的原理图
