三态门的应用
时间：2023-03-10作者：佚名
|

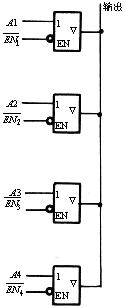

将74LS125的四个三态门的输出端接在一起，形成总线形式。如图 1 所示。再将四个三态门电路的输入端分别接上不同的信号，然后将四个三态门的控制端分别依次接上低电平的控制信号，用示波器观察输出端的输出波形，并绘出相应波形。（注意：当一个控制端接上低电平时，其他的控制端必需接到高电平。）
|
