二端网络功率

设二端网络N端口上

1.二端网络的瞬时功率

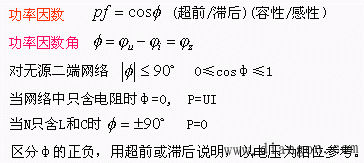

2.二端网络的平均功率，无功功率和功率因数


二端网络功率不仅与U，I有关，还与它们相位差φ有关，定义

视在功率定义为：S = UI （单位:伏安VA）
S 表示电器设备在额定 U ,I 下所容许的最大功率，cosφ则反映了设备容量的利用程度，功率三角形可用来表示P、Q、S、φ之间关系。

复功率定义为：

复功率可同时表征P、Q、S 大小及φ，便于计算。

设端口上电压和电流相量为


可利用相量直接求复功率，进而求 P、Q、cosφ 。
