RL串联电路电压间的关系

RL串联电路中各电压间的相位不同，总电流与总电压的相位也不同，以正弦电流为参考正弦量，即

则电阻两端的电压为

电感线圈两端的电压为

与之对应的电压有效值矢量关系式为

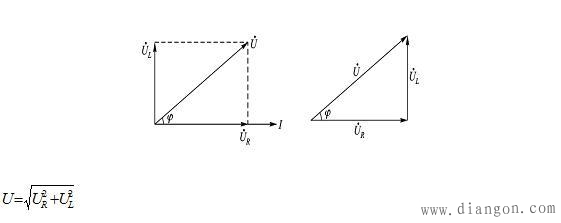

矢量图如下图所示，可以得到电压间的数量关系为

式中，UR——R两端电压有效值，单位为伏[特]（V）

UL——电压线圈两端电压有效值，单位为伏[特]（V）

U——电路中总电压有效值，单位伏[特]（V）

总电压的相位超前电流

总电压与各部分电压的关系
