三极管电流源

电流源是模拟集成电路中应用十分广泛的单元电路。它可以为放大电路提供稳定的偏置电流，或作为放大电路的有源负载，提高放大电路的增益。

根据电路理论的知识，我们知道电流源电路属于单口网络。电流源的端口电流具有恒流特性，即端口电流不随负载的变化而变化。用三极管BJT构成电流源时，只要使基极电流I_B保持不变，输出集电极电流也将保持恒定。

电流源电路

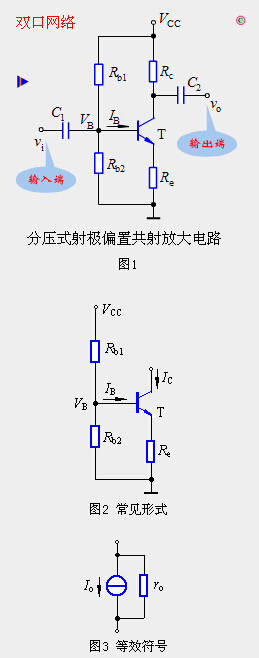

图1是一个分压式射极偏置电路，它的直流通路就是三极管构成的电流源电路。(点击右边图片中的三角按钮可观看动画。)

特别注意

电流源电路是单口网络，不再有输入信号，输出端口在集电极上。R_c作为电流源的负载，I_C也就是电流源的输出电流。

电流估算及动态电阻

由射极偏置电路静态工作点估算法可求出电流源的输出电流

由射极偏置电路输出电阻的求解过程可知，从电流源端口看进去的交流等效电阻为：

由BJT的H参数小信号模型可知，r_ce一般较大，达数百千欧。因此，电流源的交流等效电阻r_o（等效内阻）很大。由于R_c在电流源中已被看作负载，所以为方便起见，图1经常画成图2的形式。图3为等效符号。

电流源的特点

端口电流恒定，交流等效电阻大。

为了进一步提高电路的温度稳定性，可以对三极管进行温度补偿，相关电路请参见思考题。
