继电器的使用方法

继电器

继电器是一种利用各种物理量的变化，将电量或非电量信号转化为电磁力或使输出状态发生阶跃变化，从而通过其触头或突变量促使在同一电路或另一电路中的其它器件或装置动作的一种控制元件。它用于各种控制电路中进行信号传递、放大、转换、联锁等，控制主电路和辅助电路中的器件或设备按预定的动作程序进行工作，实现自动控制和保护的目的。电磁式继电器按输入信号不同分有：电压继电器、电流继电器、时间继电器、速度继电器和中间继电器。如图所示。

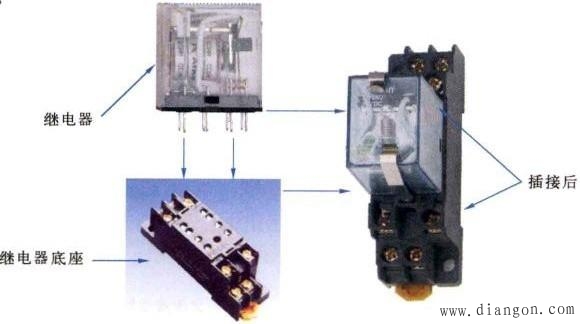

图 继电器的安装

继电器的使用

继电器在使用时一般都是由继电器和继电器底座组合而成，继电器底座可以快速安装在导轨上，并能够吧继电器的线圈和触电的接点引出到底座的快速连接柱上，使得在使用和接线时都非常方便，如果继电器损坏也可以直接将继电器从底座上拔出直接更换，节省了维修时间。

继电器的分类

按线圈电流种类不同分有：交流继电器和直流继电器。在设备中使用的继电器是24V直流继电器，如图共有2组常开和常闭触点，接线方法如图所示。 在接线时大家注意继电器底座和继电器插针的对应关系。

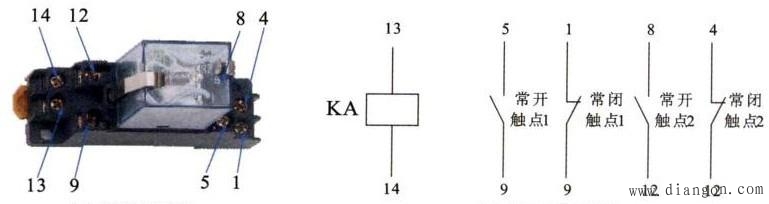

（a）继电器实物图 （b）继电器图形符号

• 电磁式继电器的结构及工作原理

电磁式继电器一般由铁芯、线圈、衔铁、触头簧片等组成的。

电磁式继电器结构：

工作原理：

只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。这样吸合、释放，从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。
