时间继电器分类与图形文字符号

从得到输入信号(线圈的通电或断电)开始，经过一定的延时后才输出信号(触头的闭合或断开)的继电器，称为时间继电器。时间继电器的延时方式有两种：

通电延时：接受输入信号后延迟一定的时间，输出信号才发生变化。当输入信号消失后，输出瞬时复原。

断电延时：接受输入信号时，瞬时产生相应的输出信号。当输入信号消失后，延迟一定的时间，输出才复原。

时间继电器的种类：电磁式、空气阻尼式、半导体式等。

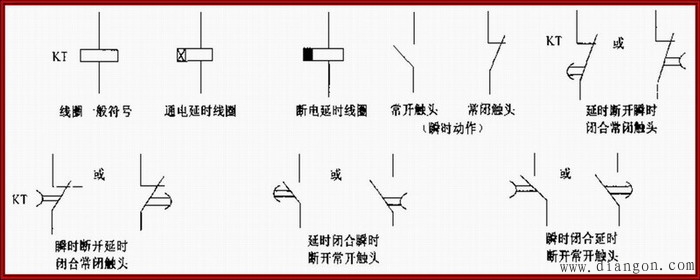

图1 时间继电器图形及符号
