数控机床数据备份步骤
|
数控系统的数据又包括系统参数和plc程序。需要借助计算机及相关软件才能完成数据的备份，驱动器和变频器的调试参数只是用到了很少一部分参数，所以记录一下修改的参数即可。 数控系统参数备份的界面在进行参数备份前，请参照下面步骤进行设定、确认。 ①在断电情况下，使用通讯电缆连接计算机与数控系统，启动计算机与数控系统。

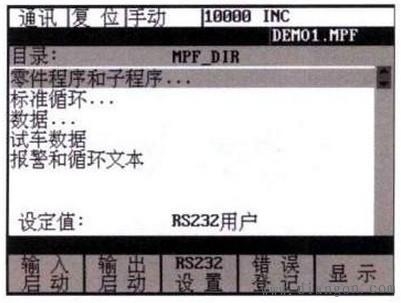

②数控系统启动后按【区域】软键，之后按【通讯】软键进入下一界面，再按【RS232设置】软键，进入下一界面。
③在该画面可以设置通讯参数，根据传输的参数特点，选择文本或二进制传输格式。传送数据、零件程序。固定循环的文件时，选文本格式并设置参数，最后确认。
④传送试车数据时选择二进制文本格式并设置参数，最后确认，使用【输入启动】、【输出启动】软件控制数据的备份和恢复。

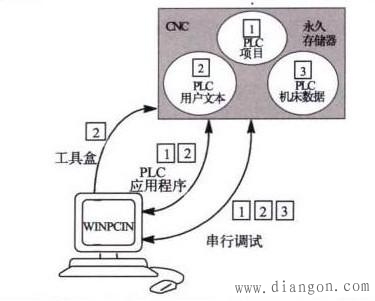

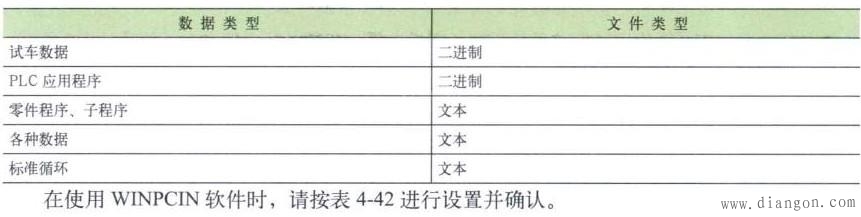

1．在进行参数机外公份前别忘T机内公份。 2．黎止在通电信况下插拔通讯电级。 通讯软件通过RS232接口(利用WINPCIN通讯工具软件)将系统各种数据备份到外部计算机中是最可靠的数据保护措施，将系统的。“试车数据”备份文件提供给最终用户，以便在特殊情况下迅速恢复出厂时的数据。在与SINUMERIC 802C通讯时，它可以传送以下数据。

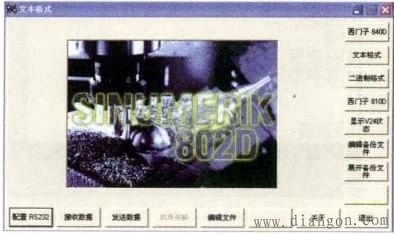

WINPCIN软件操作步骤表 ①计算机安装WINPCIN软件后运行，进入开始画面。

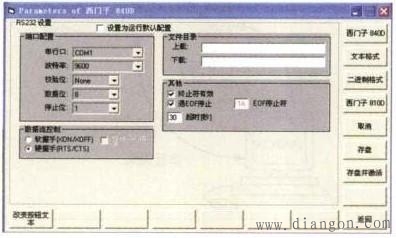

②正确设定波特率、数据位等参数，之后依次单击【存盘并激活】按钮后单击【返回】按钮。

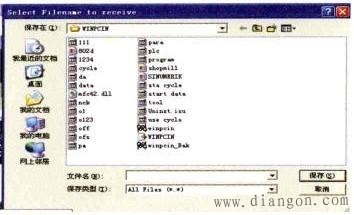

③计算机准备接受文件时，单击【接受文件】按钮，软件弹出接受文件存储框，选择存储目录，输入文件名，单击【柏存】按钮，计算机处于准备状态，之后在数控侧进行输出操作。

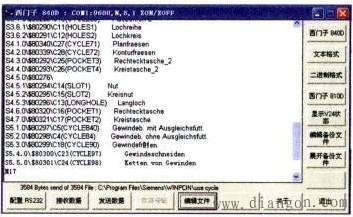

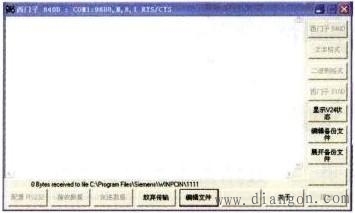

④数控系统执行数据输出后，winpcin软件进入接受过程画面，底部有接受数据字节监视，传输完成后，单击【放弃传输】按钮，可通过【编辑文件】按钮检查文件内容。
⑤计算机准备发送文件时，首先在数控侧完成接受准备，在单击【发送数据】按钮，弹出选择发送文件框，选择需要发送的文件，单击【打开】按钮。
⑥显示发送文件进程。
1．WINPCIN软件与SINUMERUC802C通讯时，设定本数如下：波特粤19200、停止位1、数据位8、校验none、硬握手。 2．检查通讯电级，在机床断电惜况下连接计算机与数控系统的通讯电缓。 PLC程序备份的软件及界面备份PLC程序需要Programming Tool PLC802编程软件，参考任务四中数控侧PLC连接设定。 ①连接通讯电缆，参照任务四，在数控侧设定PLC连接，在计算机上启动plc编程及通讯软件。
②单击软件的通讯功能（communication）后，弹出通讯设定画面。
按照提示双击刷新图标。开始检测，如果连接正确，会检测到PLC。单击上载图标，将PLC上裁到计算机，再另存为一个文件名。完成PLC程序的备份。 |
