集成运放的电路构成及特点

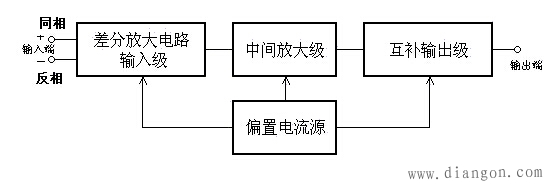

图1 运算放大器方框图
(1)输入级 使用高性能的差分放大电路，必须对共模信号有很强的抑制力，采用双端输入、双端输出的形式。
(2)中间放大级 提供高开环放大倍数，以保证运放的运算精度。一般由共发射极组成多级耦合放大电路。
(3)输出级 由PNP和NPN两种极性的三极管或复合管组成，提供大的输出电压或电流。
(4)偏置电流源 提供稳定的偏置电流，以稳定工作点。一般由各种恒流源电路组成。
