功率变换器和磁元件

功率变化器
功率变换器，它可用于将提供了在可变频率下的可变电压的发电机与操作在标称固定电压和标称固定频率下的供电网对接，并且包括在供电网故障和暂态期间允许功率变换器保持与供电网的连接并且保持控制等特征。功率变换器包括与发电机的定子电连接的发电机桥和网桥。直流链路连接在发电机桥和网桥之间。具有电网端的滤波器连接在网桥和供电网之间。提供第一控制器来控制发电机桥的半导体功率开关器件的操作。类似地，提供第二控制器来控制网桥的半导体功率开关器件的操作。第一控制器使用表示期望直流链路电压的直流链路电压指令信号来控制网桥的半导体功率开关器件，从而实现与直流链路电压指令信号对应的期望水平的直流链路电压。第二控制器使用表示了将从直流链路通过网桥转移至供电网的功率的水平的功率指令信号、和表示了将在滤波器的电网端上达到的电压的电压指令信号来控制网桥的半导体功率开关器件，从而获得与功率和电压指令信号对应的期望水平的功率和电压。

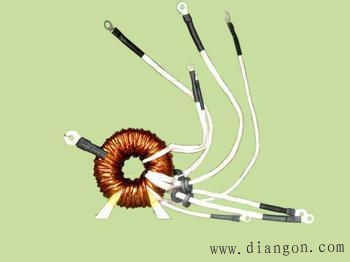

磁元件
磁性元件的品种很多，如收音机的磁棒，收音机，电视机中周的磁芯、磁帽，电视机行输出的U形磁芯，偏转线圈磁环等。不仅品种较多，而且形状也各异，如中周磁芯有“工”字形的，也有“王”字形的，有螺丝的，也有因拄形的等。
目前生产的软磁铁氧体中最常见和广泛应用的有锰锌铁氧体(低频用)和镍锌铁氧体(高频用)两大类。工厂在出厂时往往将锰锌的收舌机中波磁棒的一端涂以黑漆，将镍锌短波磁棒的一端涂以红漆。但大量的、各种形状的磁性元件往往没有标志，这就需要我们来加以区别。
目测的方法最好是准备一个普通的放大镜，如果有几个元件就更好，以便比较。在白天光线较亮的情况下，用放大镜进行观察，如果铁氧体带棕色，且光泽暗淡；晶粒不耀眼，那么此磁性元件即为镍锌铁氧体。如果看到铁氧体的颜色发黑，有较耀眼的亮结晶，那么此磁性元件为锰锌铁氧体。如果几个元件同一品种，无法分辨时，可以与家中收音机中的中波磁棒比较一下，就容易分辨了。
