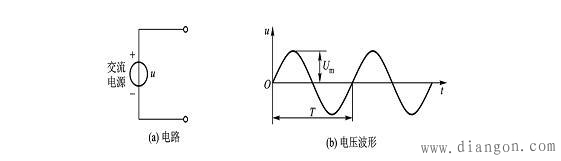

示波器测试信号发生器产生的正弦交流信号

实验结论：示波器中显示的波形与三角函数中的正弦波形完全一样。

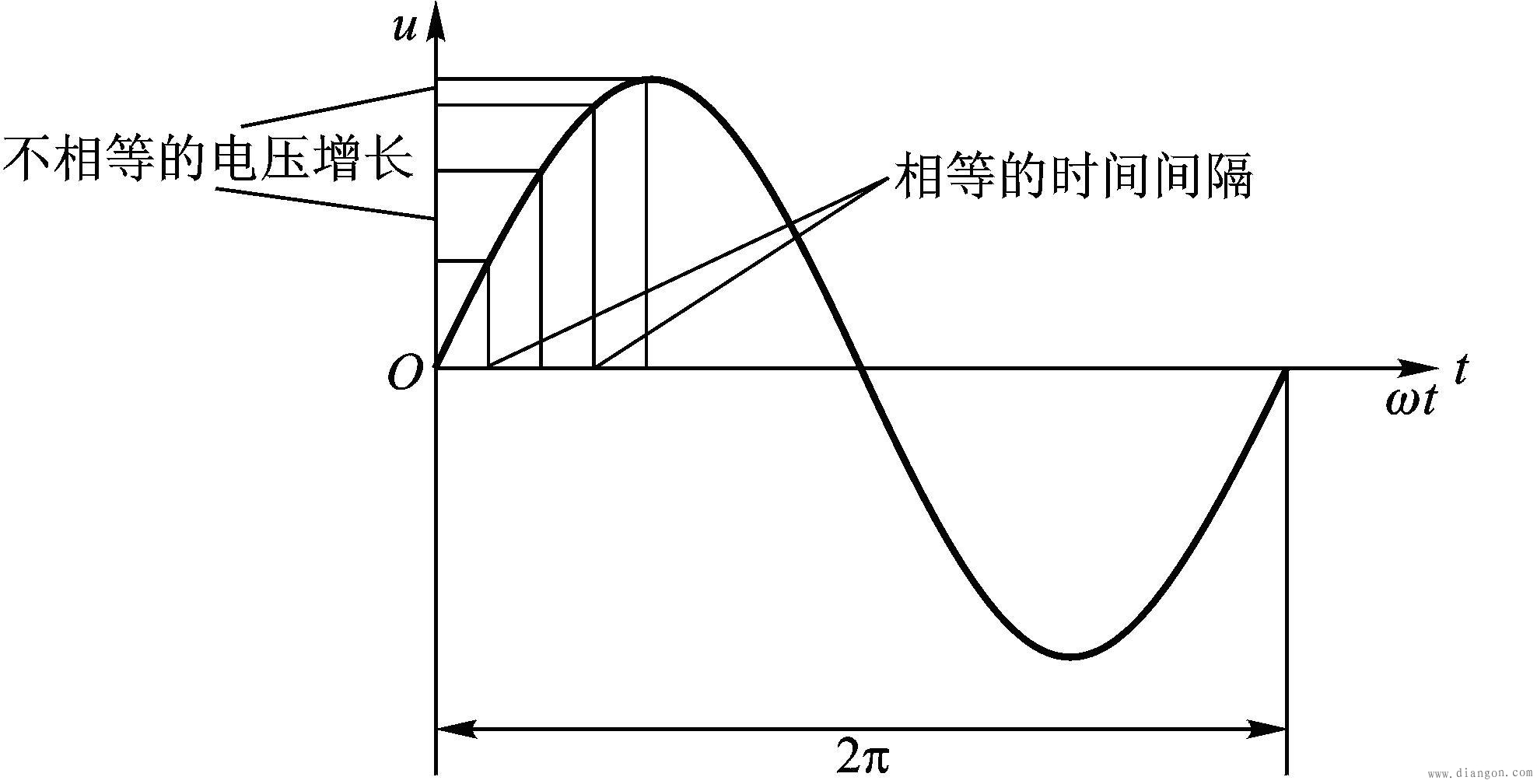

正弦交流电压的变化趋势，如下图所示。

① 从O开始时增长很快，随着时间的增加u的增长变慢，直到它达到正的最大值为止。
② 达到正最大值后，u又开始下降，刚开始时降低得很慢，随着时间的增加u又急剧下降，直到它再次达到O点。
③ 达到O点后，开始向负方向增加，此时u值为负，刚开始u增加的很快，后来又变慢，直到达到负的最大值。
④ 达到负最大值后，u又增加，开始增加的慢，后来急剧加快，直到到达O点。
（2）正弦交流电的产生
正弦交流电产生于交流发电机。电压是靠一个磁铁在线圈中旋转产生的。
