反馈放大器方框图及一般表达式

方框图

反馈放大器可用图2的方框图表示，图中X可以代表信号电压也可以代表信号电流（信号只包括中频段，不包括低频段和高频段，因此X上面不打点，即不用复数表示）。Xi为反馈放大器的输入信号，Xf为反馈放大器的反馈信号，Xd为基本放大器的净输入信号，Xo反馈放大器的输出信号，A为基本放大器的放大倍数，F为反馈网络的反馈系数。符号≈表示比较环节，即输入信号Xi与反馈信号Xf在该点叠加，Xi和Xf叠加后，若Xd增大为正反馈；反之，若Xd减小为负反馈。并规定，信号只能沿支路箭头方向传输。由基本放大器的输入和反馈网络的输出组成的闭合环路称为反馈环，由一个反馈环组成的反馈放大器称为单环反馈放大器。

一般表达式

1.一般表达式的推导

右图中各信号之间的关系

2. 基本放大器的放大倍数

右图开环放大倍数，是考虑了反馈网络负载效应的基本放大器的放大倍数。

3. 反馈网络的反馈系数

（见右图）

4. 反馈放大器的放大倍数

又称为闭环放大倍数（见右图）上式为反馈放大器的基本方程式。

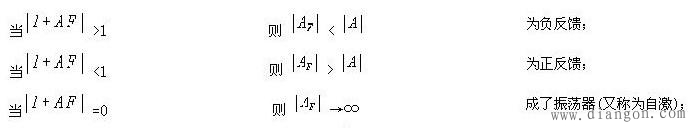

5. 反馈深度（见右图）

它是反馈放大器的一项重要指标，反馈放大器的性能都与它有关（见右图）。

6. 环路放大倍数（见右图）
