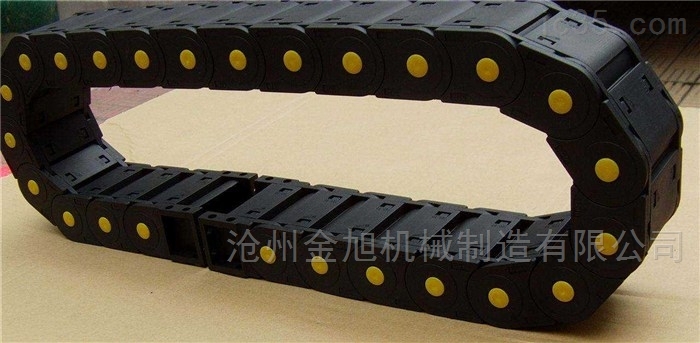

翻车机塑料拖链的参数
|
机床拖链是用来保护机床所用电缆油管气管用的拖链，按材质它分为钢铝拖链和工程塑料拖链两种，按结构来分，有桥式、全封闭。 （1）适合于使用在往复运动的场合，能够对内置的电缆、油管、气管、水管等起到牵引和保护的作用。 （2）拖链的每一节都能打开，便于安装和维修，运动时噪音低、耐磨，可高速运动。 （3）拖链已被广泛应用于数控机床、电子设备、石材机械、玻璃机械、门窗机械、注塑机、机械手、超重运输设备、自动化仓库等。 塑料拖链的结构 （1）拖链外形似坦克链，由众多的单元链接组成，链接之间转动自如。 （2）相同系列的拖链的内高、外高、节距相同，拖链内宽、弯曲半径R可有不同的选择。 （3）单元链节由左右链板和上下盖板组成，拖链每节都能打开，装拆方便，不必穿线，打开盖板后即可把电缆、油管、气管、水管等放入拖链。 （4）另可提供分隔片，将链内空间按需要分隔开。 塑料拖链参数（1）材料：增强尼龙，具有较高的压力和抗拉负荷，良好的韧性、高弹性和耐磨性，阻燃，高低温时性能稳定，可以使用在室外。 （2）抗耐性：耐油、耐盐，并有一定的耐酸、耐碱能力。 （3）运行速度和加速度（具体速度、加速度视运行情况而定）。 （4）运行寿命。 机床拖链选用原则： 内高：选择内置电缆、油管、气管、水管等中粗的一根作为参考高度，加上至少10%的高度空间作为拖链内高，如果重叠按重叠后实际高度作为参考高度。 内宽：选择较粗的一些电缆、油管、气管、水管等，其外经之和作为拖链内宽的参考，并留有至少10%的宽度空间。 弯曲半径：选择内置电缆.油管、气管、水管等中大的弯曲半径作为对考值并留有10%以上的空间，拖链内置电缆、油管、水管、气管的放置原则应该留有15%的剩余空间，让内置电缆、油管等可以自由活动，在半径方向上对拖链不产生拉力。直径差别大的导线应该分开铺设，重量平均分布，必要时可用分隔片分开。在高速或高频率运行时，要尽量使导线在水平上相互分开，不要使之相互叠置，在电缆、气管、油管等较多的时候建议使用分隔片。 |
