复合管

1．复合管的组成

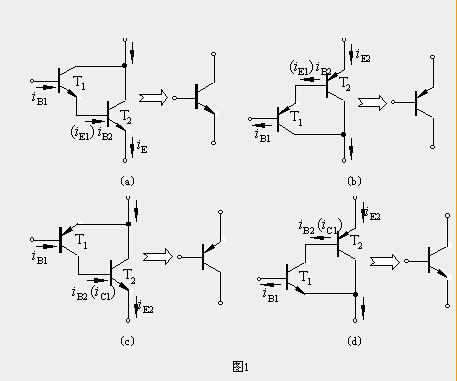

两只同类型（NPN或PNP）BJT组成图1(a)和(b)所示的复合管。它们可等效成与组成它们的BJT同类型的管子（NPN或PNP）；

图(c)和(d)所示复合管由不同类型BJT组成，复合管的类型与T₁管的类型相同。

2、复合管的电流放大系数（以图(a)为例） 在图(a)中，复合管的基极电流i_B等于T₁管的基极电流i_B1，集电极电流i_C等于T₂管的集电极电流i_C2与T₁管的集电极电流i_C1之和。而T₂管的基极电流i_B2等于T₁管的发射极电流i_E1，所以

因为b₁和b₂较大， ，所以可以认为复合管的电流放大系数

同理可用上述方法可以推导出图1 (b)、(c)、(d)所示复合管的b均约为b₁b₂。

3、复合管的组成原则：

（1）在正确的外加电压下每只管子的各电极电流均有合适的通路，且均工作在放大区；

（2）为了实现电流放大，应将第一只管子的集电极或发射极电流做为第二只管子的基极电流。
