品质因数

有损耗元件的品质因数定义为

1. 有损耗电感元件的品质因数


其中r_L是等效串联电阻

2. 有损耗电容元件的品质因数

其中R_C是等效串并联电阻

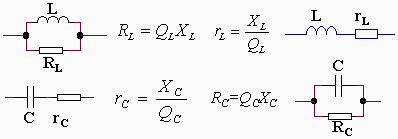

实际有损耗元件的损耗可以用等效串联电阻或等效并联电阻来表示，与理想电感或电容元件组合起来作为有损耗元件的模型。有损耗元件的模型、Q值以及等效串并联电阻的关系可以用下图来说明。注意这些等效关系是在高Q值条件下成立的。

同一个有损耗元件，其并联电阻模型与串联电阻模型可以相互等效转换。其规律可以归结为

下面举一个例子说明等效转换的成立，以 R//C —> r-C为例。

写出两种模型的阻抗

将实际有损耗元件的损耗用串联等效串联电阻来表示，可以找出回路Q值与有损耗元件Q值的关系。

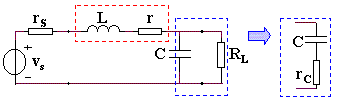

信号源内阻和负载电阻的影响可以等效为实际有损耗元件的损耗电阻。下图中负载接在电容两端，其影响可以等效为回路中的一个串联电阻。



不考虑信号源内阻和负载电阻的影响时回路的Q值称为空载Q值或固有Q值, 考虑之后为有Q载值。
信号源内阻和负载电阻均使化回路的损耗加大，(回路的总等效串联 r加大)，Q值下降。 由于通常串联谐振电路固有损耗电阻 r 较小，r_S对电路影响大， 所以串联谐振电路适用于低内阻信号源。
