三相异步电动机降压起动电路

1、串电阻降压起动的工作原理

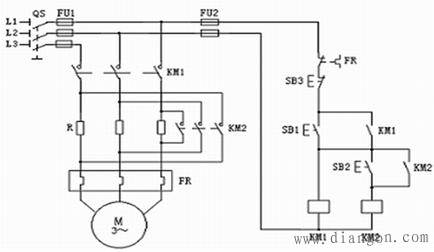

三相异步电动机定子绕组串电阻降压起动的手动切换控制电路起动时，在电动机定子绕组中串入降压电阻R，当电动机转速达到一定数值时，切除串入的电阻，实现降压起动，额定运行。这种方式称为定子绕组串电阻（或电抗器）降压起动。

2.电路工作过程

1）降压起动
合上电源开关QS，按下起动按钮SB1，接触器KM1得电，KM1主触点闭合，电动机降压起动；同时KM1常开触点闭合自锁。
2）全压运行
当电动机转速基本稳定后，按下按钮SB2，接触器KM2得电，KM2主触点闭合（R被短接切除），电动机全压运行；同时KM2常开触点闭合自锁。
3.特点
1）该电路原理简单，但起动、运行分两步操作，不够方便。
2）全压运行时KM1线圈始终得电，浪费。
3）电动机定子绕组串电阻降压起动不受绕组接法的限制，起动过程平稳。
4）起动时，加在定子绕组上电压为额定运行时全电压的一半，使得电动机的起动转矩只有额定转矩的四分之一。因此，串电阻降压起动只适用于起动转矩不大的场合。另外，考虑到起动时串入的电阻要消耗电能，故对大容量的电动机，通常用电抗器替代电阻，但它们的控制电路完全相同。

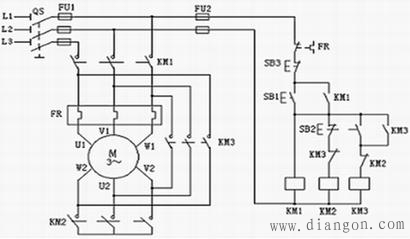

2、Y-△降压起动的手动切换控制电路
1.原理
三相异步电动机的定子绕组可以接成Y形或△形。目前我国生产的三相异步电动机，功率在4kW以下的绕组一般采用Y形接法，4kW以上的一律采用△形接法。
额定运行为△接且容量较大的电动机，在起动时将定子绕组作Y接，当转速升到一定值时，再改为△接，可以达到降压起动的目的。这种起动方式称为三相异步电动机的Y-△降压起动。Y接称为星形连接，△接称为三角形连接。
SB1是定子绕组作Y接降压起动按钮，SB2是△接的切换按钮，KM1是电源接触器，KM2是Y接接触器，KM3是△接接触器。

2.电路工作过程如下：
1）降压起动
合上电源开关QS，按下起动按钮SB1，电源接触器KM1和Y连接接触器KM2同时得电，KM1主触点、KM2主触点闭合，电动机作Y接降压起动。
2）额定运行
当电动机转速升到一定数值时，按下SB2，KM2先失电，KM2主触点断开，电动机作惯性运转；KM3后得电，KM3主触点闭合，电动机作△接额定运行。
3.特点
①为避免电源短路，接触器KM2和KM3不能同时通电，因而按钮SB2采用了复合式结构，保证动作时，先断开KM2线圈的通路，然后再接通KM3线圈的通路。出于同样的考虑，把KM2和KM3的常闭触点，串入对方线圈的通路中，实现双重互锁，提高电路安全的可靠性。
②本控制电路还可以防止工作人员误操作引起的电动机起动顺序错误，如未操作Y接起动按钮SB1而直接按下△接按钮SB2，由于KM1未通电动作，所以电路不会工作。
③手动控制的Y-△降压启动，起动过程需要两次操作，并且由Y接向△接切换需人工完成。
