信号源对反馈效果的影响

时间：2023-03-10来源：佚名

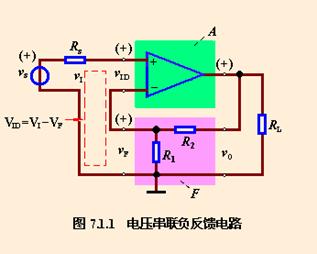

串联反馈

vID = vI -vF

要想反馈效果明显，就要求vF变化能有效引起vID的变化。则vI最好为恒压源，即信号源内阻RS越小越好。

信号源对反馈效果的影响

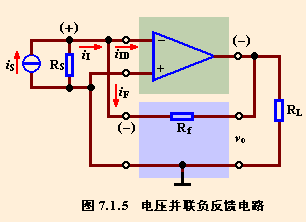

并联反馈

iID = iI -iF

要想反馈效果明显，就要求iF变化能有效引起iID的变化。则iI最好为恒流源，即信号源内阻RS越大越好。

信号源对反馈效果的影响

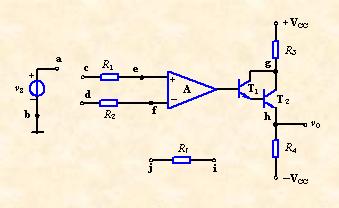

例题

信号源对反馈效果的影响

求:

(1)引入电压串联负反馈

(2)引入电压并联负反馈

(3)引入电流串联负反馈

(4)引入电流并联负反馈
