最大的区别就是多数载流子的不同，PNP空穴，NPN电子
工作方式四种：放大，饱和，截止，反置。
空穴带正电喜欢低电压，电子相反。
npn举例
放大：Uc>ub>ue通过基极电流控制集电极电流的大小，且两者变化一致，要大都大，要小都小。发射区向基区发射电子，基区中电子的扩散与复合，集电区收集电子。ie=ic ib。
饱和：随着集电极电流增大，集电极外接电阻分压导致集电极uc降低，ub>uc进入饱和。集电极电流不受基极信号左右，电流基本不变。且大于放大时电流。
截止：Ub处于截止状态。集电极电压等于VCC。

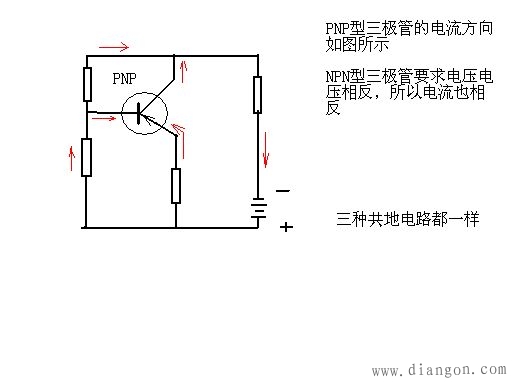

PNP是共阴极，即两个PN结的N结相连做为基极，另两个P结分别做集电极和发射极；电路图里标示为箭头朝内的三极管。NPN则相反。
由2块P型半导体中间夹着1块N型半导体所组成的三极管，称为PNP型三极管。同理，由2块N型半导体中间夹着1块P型半导体所组成的三极管，称为NPN型三极管。也可以描述成，PNP管是电流从发射极E流入的三极管，NPN管是电流从基极和集电极流入从发射极流出的三极管。主要区别是电流流向和电压不同：
PNP管子是发射极流入后从基极和集电极流出，NPN管子是基极和集电极流入从发射极流出。
PNP管子工作在放大区时电压是，Ue>Ub>Uc，NPN管子工作在放大区时电压时Uc>Ub>Ue
PNP管子：
发射极电流 = 集电极电流基极电流.
NPN管子：
集电极电流 = 发射极电流基极电流.
按极性分，三极管有PNP和NPN两种，而二极管有P型和N型之分。多数国产管用xxx表示，其中每一位都有特定含义：如 3 A X 31，第一位3代表三极管，2代表二极管。第二位代表材料和极性。A代表PNP型锗材料；B代表NPN型锗材料；C为PNP型硅材料；D为NPN型硅材料。第三位表示用途，其中X代表低频小功率管；D代表低频大功率管；G代表高频小功率管；A代表高频大功率管。最后面的数字是产品的序号，序号不同，各种指标略有差异。注意，二极管同三极管第二位意义基本相同，而第三位则含义不同。对于二极管来说，第三位的P代表检波管；W代表稳压管；Z代表整流管。上面举的例子，具体来说就是PNP型锗材料低频小功率管。对于进口的三极管来说，就各有不同，要在实际使用过程中注意积累资料。常用的进口管有韩国的90xx、80xx系列，欧洲的2Sx系列，在该系列中，第三位含义同国产管的第三位基本相同。

在电路图中，发射极箭头向下者为NPN，发射极箭头向上者为PNP；在独立的三极管中，用万用表1K档测量，红表笔接基极，黑表笔测其它两极示数较小的为PNP，黑表笔接基极，红表笔测其它两极示数较小的为NPN。
