单结晶体管及其应用

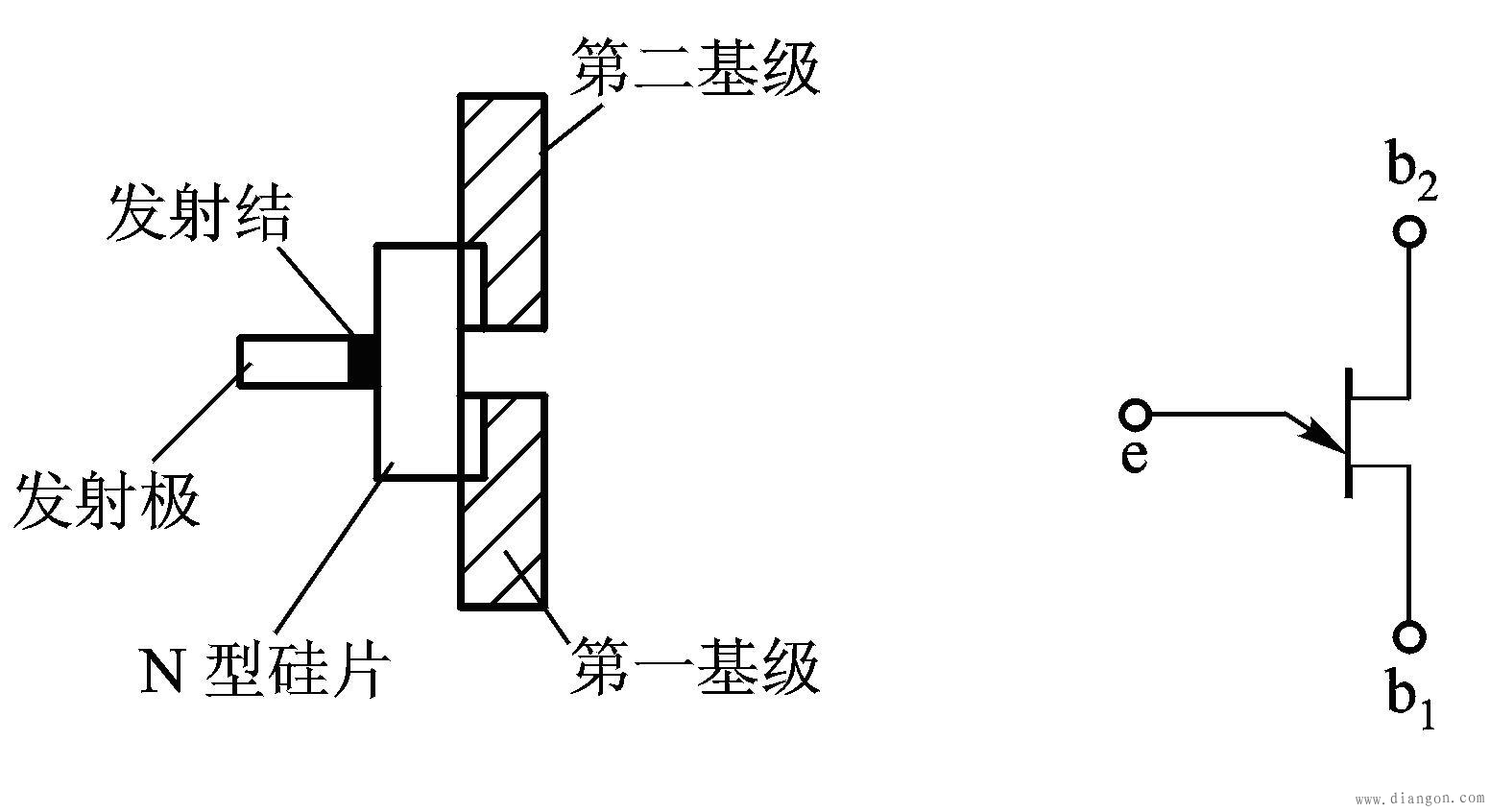

（1）结构及符号

（2）组成：

2）一个结：PN结

故称单结晶体管或双基极二极管。

图示箭头指向表示电流方向，只流向b1极。

（3）型号：

有BT31、BT32、BT33、BT35等。

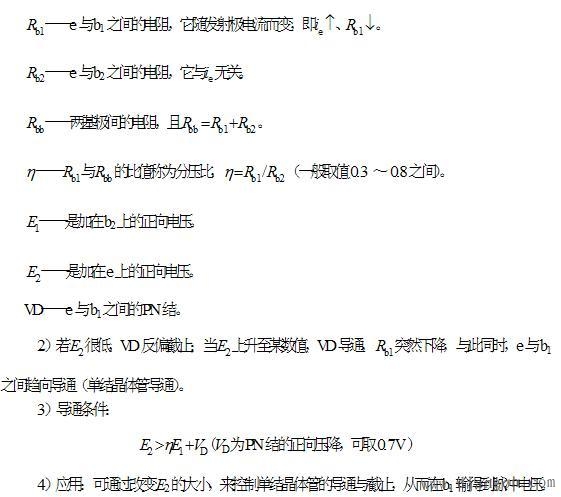

（4）等效电路分析：

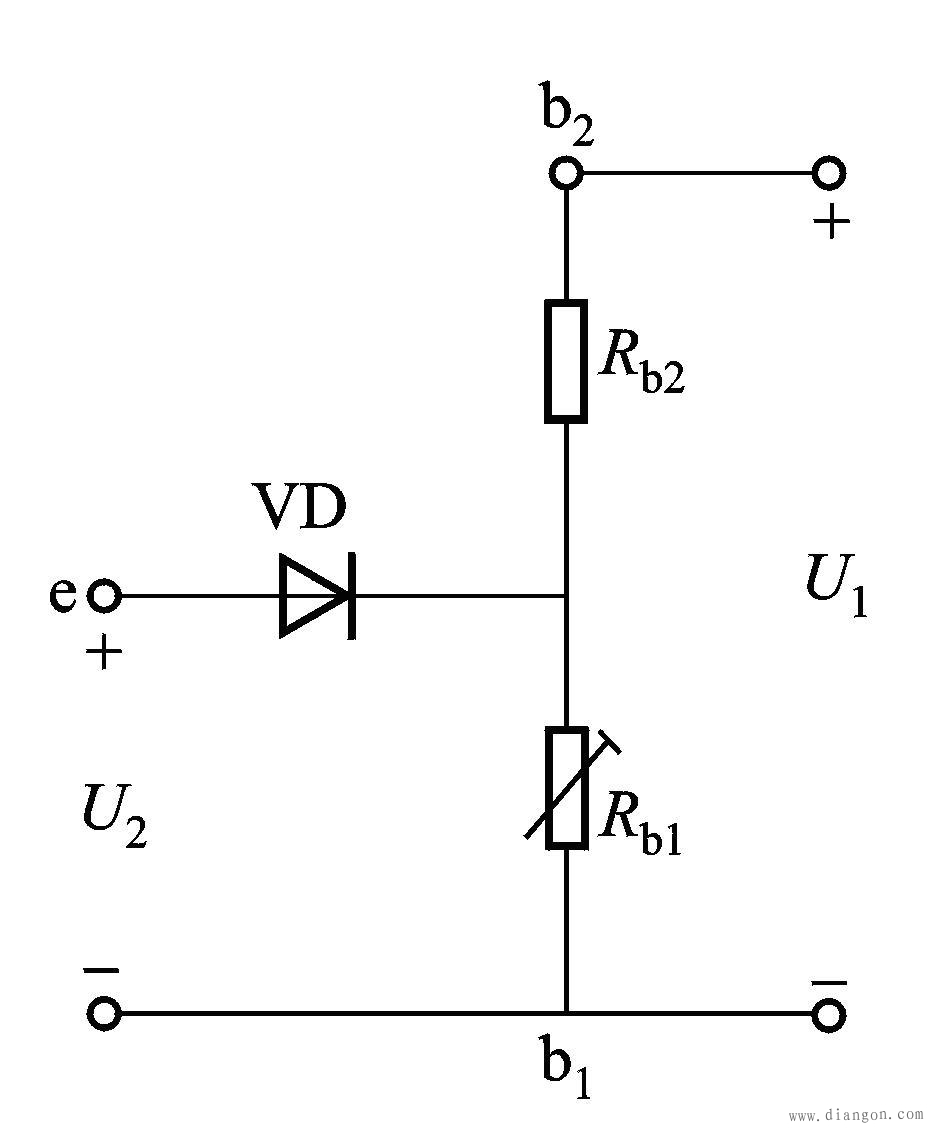

1）等效电路

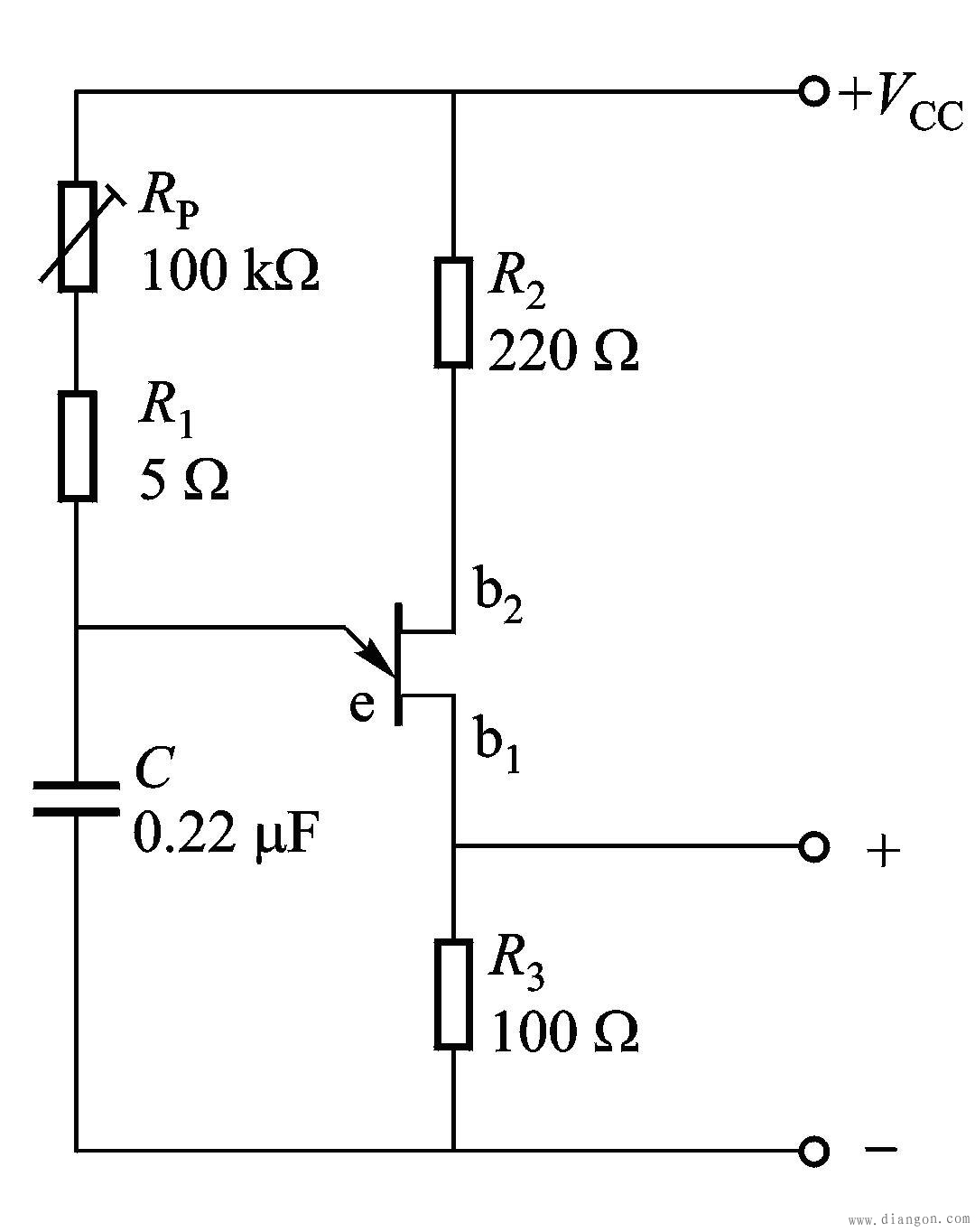

（1）电路图

（2）工作原理

触发脉冲电压的形成：

接通电源，微调电阻RP和R1，电容C充电，电压UC上升，至当上升到单晶结管的导通电压后，单结晶体管导通，C通过R3放电，在R3上形成很窄的正脉冲ub1，随着C的放电，单结晶体管发射极e点电压低于导通值，而截止，放电结束，一个周期结束。随后E继续给C充电，重复上述过程，在R3上便形成了触发脉冲电压。
