西门子硬件组态步骤

S7-300的MPI端口需要组态设置或采用默认设置。
相关的设置：
1. MPI。在WinCC flexible中的“通讯”--“连接”，选择S7-300/400作为驱动，通讯协议选择MPI，通讯速率为187.5K，plc站2，机架号0，扩展槽2；这里的地址和速率要和S7-300硬件组态的MPI端口的地址和速率一致。
2. DP。在WinCC flexible中的“通讯”--“连接”，选择S7-300/400作为驱动，通讯协议选择DP，通讯速率为1.5M，PLC站2，机架号0，扩展槽2；这里的地址和速率要和S7-300硬件组态的DP端口的地址和速率一致。

硬件组态步骤：

1、双击SIMATICManager图标，打开S；2、点击FILENEW，按照图例输入文件名称（；系统将自动生成TEST项目；3、点亮TEST项目名称，点击右键，选中Inse；将生成一个S7-300的项目，如果项目CPU是S；4、TEST左面的 点开，选中SIMATIC30；即可打开！；5、双击SIMATI

步骤： STEP7 系列培训课程——硬件组态 目的：生成一个新项目，完成系统硬件配置文件并将其下载，完成系统配置

1、 双击SIMATIC Manager图标，打开STEP7 主画面

2、 点击FILE NEW，按照图例输入文件名称（TEST）和文件夹地址，然后点击OK；

系统将自动生成TEST项目

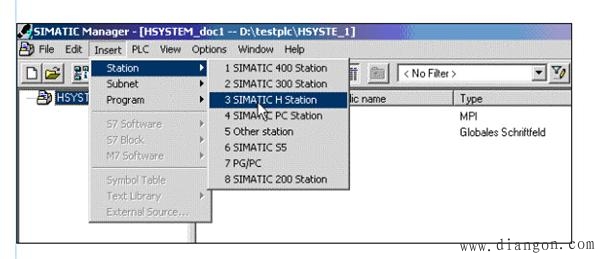

3、点亮TEST项目名称，点击右键，选中Insert new object，点击SIMATIC 300 STATION

将生成一个S7-300的项目，如果项目CPU是S7-400，那么选中SIMATIC 400 STATION即可。

4、 TEST左面的 点开，选中SIMATIC 300（1），然后选中Hardware并双击/或右键点OPEN OBJECT，硬件组态画面

即可打开！

5、双击SIMATIC 300RACK-300,然后将Rail 拖入到左边空白处。生成空机架。

6、双击PS-300，选中PS 307 2A，将其拖到机架RACK的第一个SLOT；

7、双击CPU-300，双击CPU-315-2DP，双击6ES7 315-2AF03-0AB0，选中V1.2，将其拖到机架RACK的第2个SLOT;一个组态PROFIBUS-DP的窗口将弹出，在Address 中选择分配你的DP地址，默认为2；

8、然后点击SUBNET的NEW按钮，生成一个PROFIBUS NET的窗口将弹出。点中NETWORK SETTING 页面，你可以在这里设置PROFIBUS-DP的参数，包括速率、协议类型。

9、点击确定，即可生成一个PROFIBUS-DP网络
10、组态ET200M，点开PROFIBUS DP点开ET200M选中IM153-1(注意,是6ES7 153-1AA03-0XB0);将 其拖到左面PROFIBUS(1):DP master system(1)上;

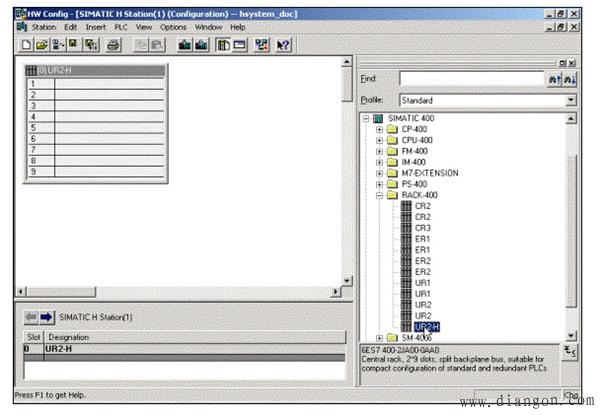

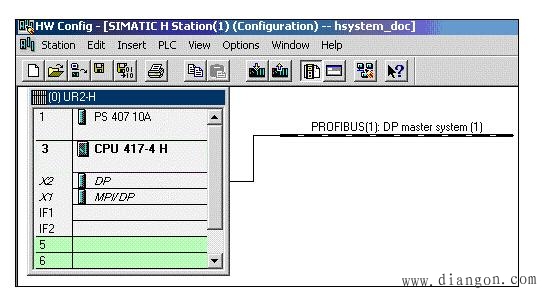

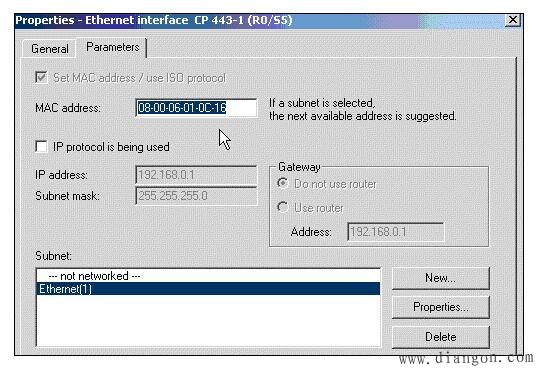

西门子400的PLC截图：
