数控十字滑台装配、调试、检测步骤和注意事项

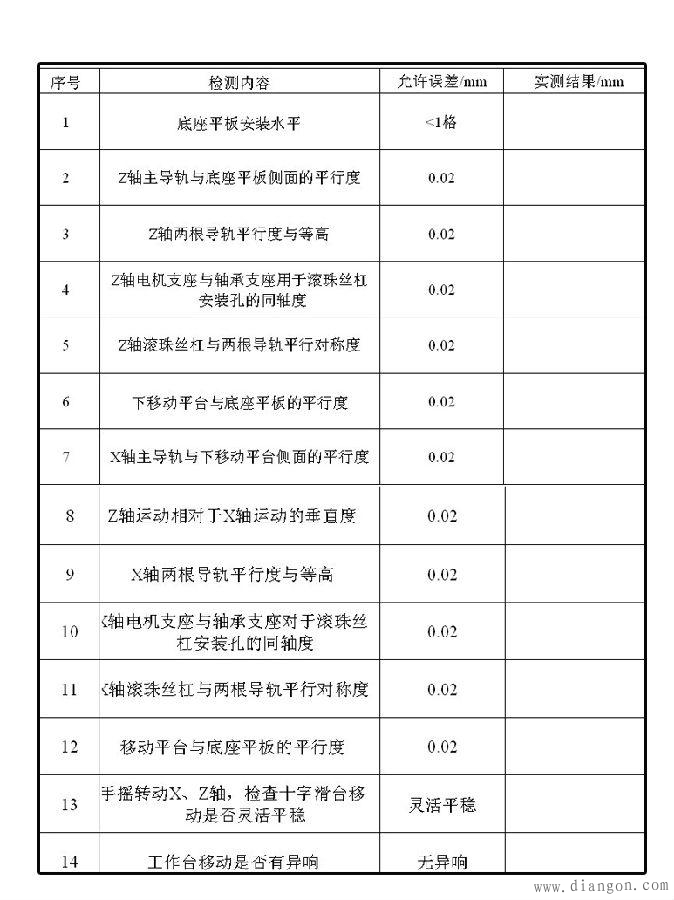

十字滑台装配、调试与检测步骤（1）底座的装配，底座平板安装水平的调试、检测； （2）Z轴主导轨副的装配，Z轴主导轨副与底座平板侧面平行度的调试、检测； （3）Z轴副导轨副的装配，Z轴两根导轨副之间平行度与等高的调试、检测； （4）Z轴滚珠丝杠螺母副组件的装配，Z轴电机支座与轴承支座对于滚珠丝杠安装孔的同轴度的调试、检测，Z轴滚珠丝杠与两根导轨平行对称度的调试、检测； （5）下移动平台的装配，下移动平台与底座平板平行度的调试、检测； （6）X轴主导轨副的装配，X轴主导轨副与下移动平台侧面平行度的调试、检测； （7）Z轴运动相对于X轴运动的垂直度的调试、检测； （8）X轴副导轨副的装配，X轴两根导轨副之间平行度与等高的调试、检测； （9）X轴滚珠丝杠螺母副组件的装配，X轴电机支座与轴承支座对于滚珠丝杠安装孔的同轴度的调试、检测，X轴滚珠丝杠与两根导轨平行对称度的调试、检测； （10）上移动平台的装配，上移动平台与底座平板平行度的调试、检测； （11）电机与联轴器装配，联轴器轴向安装距离调试、检测； （12）限位开关装配，限位开关安装位置调试、检测。 调试注意点（1）零件在装配前要去除油污，擦拭干净； （2）工量具在使用前要擦拭干净； （3）杠杆百分表使用时，表架一定要拧紧，以免晃动产生测量偏差； （4）零件和工量具摆放整齐有序； （5）零件装配时，不要过大力去敲击，以免损坏零件； （6）丝杠、导轨运动要确保灵活，否则要重新调试； （7）螺钉预紧、紧固力度要适度； （8）限位开关与其挡板之间安装距离应为1-2mm； （9）X轴的电机和限位开关电缆线，要为跟随平台移动预留出足够的长度。 扩展
