漏电保护器原理及接线图
时间：2023-03-10作者：佚名
|
家装电路虽然有专业的电工师傅安装，不用我们操心，但是稍作了解家庭电路也是有必要的。就拿漏电保护器的接线图来说，人家拿张电路图给你看，也要大概看得懂些。对于没有太多专业电路知识的我们来说，确实有点难度，下面就随小编一起来学习下漏电保护器原理及接线图。

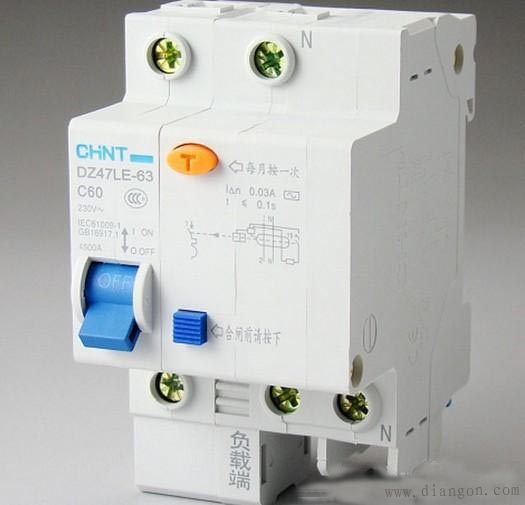

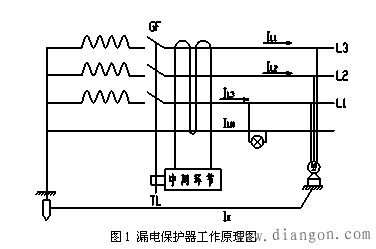

漏电保护器原理
漏电保护器由脱扣电路、过载保护器装置和漏电触发电路三部分组成。过载保护装置由双金属片构成的热元件EHl、EH2组成。将漏电保护器安装在线路中，一次线圈与电网的线路相连接，二次线圈与漏电保护器中的脱扣器连接。
 当用电设备正常运行时，线路中电流呈平衡状态，互感器中电流矢量之和为零（电流是有方向的矢量，如按流出的方向为“＋”，返回方向为“－”，在互感器中往返的电流大小相等，方向相反，正负相互抵销）。由于一次线圈中没有剩余电流，所以不会感应二次线圈，漏电保护器的开关装置处于闭合状态运行。
当设备外壳发生漏电并有人触及时，则在故障点产生分流，此漏电电流经人体—大地—工作接地，返回变压器中性点（并未经电流互感器），致使互感器申流入、流出的电流出现了不平衡（电流矢量之和不为零），一次线圈申产生剩余电流。因此，便会感应二次线圈，当这个电流值达到该漏电保护器限定的动作电流值时，自动开关脱扣，切断电源。

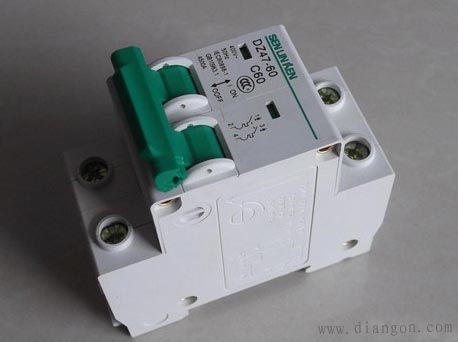

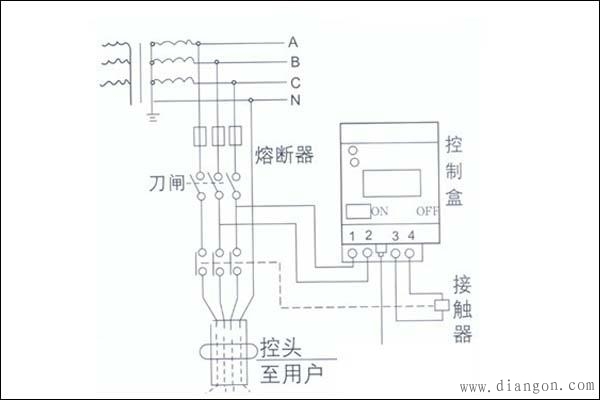

漏电保护器接线图
漏电保护器的正确接线方式有一个系统叫TN，指的是配电网的低压中性点直接接地，电气设备外露可到店的部分通过保护线与该接地点连接。
 TN系统可以划分成三种接线方式即：
TN25系统：整个系统的中性线与保护线分开连接。
TN 2C系统：整个系统的中性线与保护线是合一的。
TN 2C2S系统：整个系统干线部分的前一部分保护线与中性线是共用的, 后一部分是分开的。
另外一种正确的漏电保护器接线方式叫TT 系统，指的就是配电网低压侧的中性点直接接地, 电气设备的外露可导电部分通过保护线直接接地。
漏电保护器接线方法
 1、根据不同的电气设备的供电方式选用不同的漏电保护器
单相220V电源供电的电气设备，应选用二极二线或单极二线式漏电保护器。
三相三线式380V电源供电的电气设备，应选用三极式漏电保护器。
三相四线式380V电源供电的电气设备或单相设备与三相设备共用的电路，应选用三极四线或四极四线式漏电保护器。
2、根据电气线路的正常泄漏电流，选择漏电保护器的额定漏电动作电流
选择漏电保护器的额定漏电动作电流值时，应充分考虑到被保护线路和设备可能发生的正常漏电流值。
选用的漏电保护器的额定漏电不动作电流，应小于电气线路和设备的正常漏电电流的最大值的2倍。
漏电保护器的额定电压、额定电流、短路分断能力、额定漏电电流、分断时间应满足被保护供电线路和电气设备的要求。
漏电保护器接法注意事项
 1、安装带有短路保护的漏电保护器，必须保证在电弧喷出方向有足够的飞弧距离。飞弧距离大小按漏电保护器生产厂家的规定。
2、安装时必须严格区分中性线和保护线，三极四线式或四极式漏电保护器的中性线应接入漏电保护器。经过漏电保护器的中性线不得作为保护线，不得重复接地或接设备外漏可导电部分。保护线不得接入漏电保护装置。
3、漏电保护器标有负载侧和电源侧时，应按规定安装接线，不得反接。
4、漏电保护器负载侧的中性线，不得与其他回路共用。
相信看完本文的朋友对漏电器原理及接线图有了一定的了解吧，漏电保护器在保障我们安全用电上发挥着重要的作用，所以大家在进行家居装修时一定不能少掉漏电保护器的安装以及正确的使用。 |
