增量式光电编码器的结构

增量式编码器是指随转轴旋转的码盘给出一系列脉冲，然后根据旋转方向用计数器对这些脉冲进行加减计数，以此来表示转过的角位移量。增量式光电编码器结构示意图如图1所示。

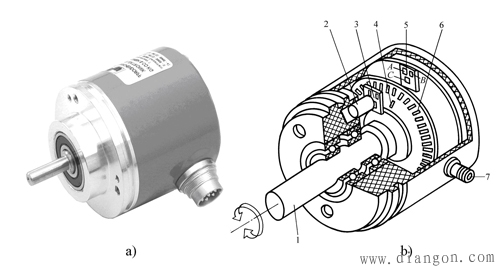

图1增量式光电码盘结构示意图

光电码盘与转轴连在一起。码盘可用玻璃材料制成，表面镀上一层不透光的金属铬，然后在边缘制成向心的透光狭缝。透光狭缝在码盘圆周上等分，数量从几百条到几千条不等。这样，整个码盘圆周上就被等分成n个透光的槽。增量式光电码盘也可用不锈钢薄板制成，然后在圆周边缘切割出均匀分布的透光槽。
