射极基本放大电路

放大电路概念：基本放大电路一般是指由一个三极管与相应元件组成的三种基本组态放大电路。

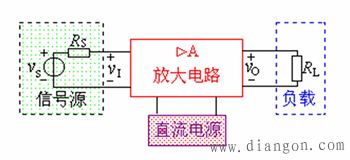

　　a.放大电路主要用于放大微弱信号，输出电压或电流在幅度上得到了放大，输出信号的能量得到了加强。
　　b.输出信号的能量实际上是由直流电源提供的，经过三极管的控制，使之转换成信号能量，提供给负载。

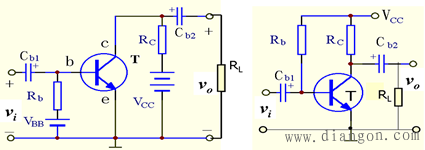

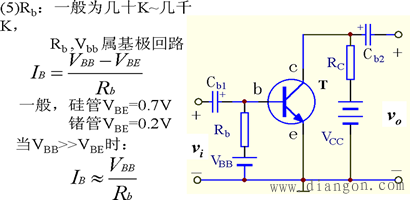

电路组成

(1)三极管T

(2)VCC：为JC提供反偏电压，一般几~ 几十伏
　　(3)RC：将IC的变化转换为Vo的变化，一般几K~几十K。
　　 VCE=VCC-ICRC 　RC ，VCC 同属集电极回路。
　　(4)VBB：为发射结提供正偏。
　　　　　　

(6)Cb1，Cb2：耦合电容或隔直电容，其作用是通交流隔直流。
　　(7)Vi：输入信号
　　(8)Vo：输出信号
　　(9)公共地或共同端，电路中每一点的电位实际上都是该点与公
　　　 共端之间的电位差。图中各电压的极性是参考极性，电流的参考方向如图所示。
