基本差分式放大电路

1. 电路组成及工作原理

静态:

动态: 仅输入差模信号， 大小相等，相位相反。 大小相等， 信号被放大。

2. 抑制零点漂移

温度变化和电源电压波动，都将使集电极电流产生变化。且变化趋势是相同的，其效果相当于在两个输入端加入了共模信号。vc1和vc2的漂移电压相互抵消:vo= vc1− vc2≈ 0。差分式放大电路对共模信号有很强的抑制作用。

另一方面

由此看出，温度升高时，引起两集电极电流增加，使得流过Re上的电流增加，发射极电位上升，从而限制了集电极电流的增加。这一过程类似于分压式射极偏置电路的温度稳定过程。所以，即使电路处于单端输出方式时，仍有较强的抑制零漂能力。

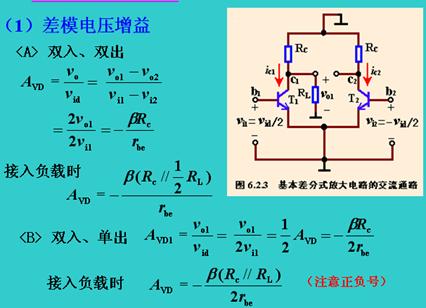

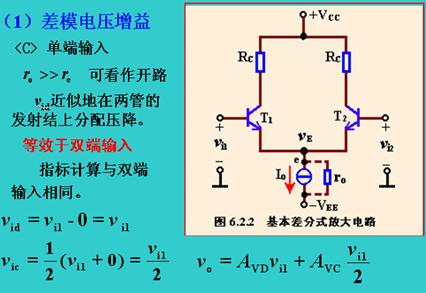

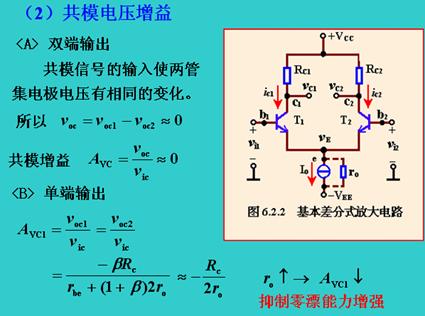

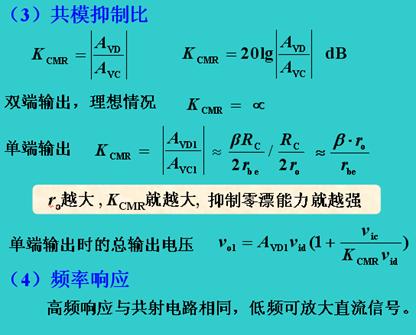

3. 主要指标计算

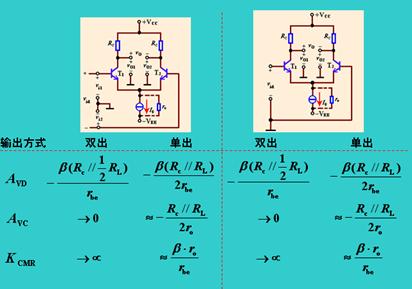

4. 几种方式指标比较
