万用表的使用方法及注意事项

万用表的工作原理

VC890D型数字式万用表由液晶显示屏、功能选择旋钮、测试表笔、测量电路和电池等组成。数字万用表的基本工作原理：数字万用表的基本电路是一个表头电路，它所完成的基本功能是将输入的直流电压（模拟量）量化，并输出，其它的功能一般需要增加外部电路。

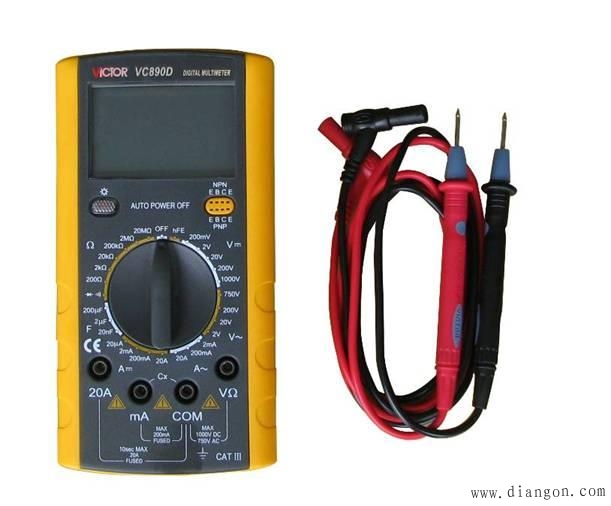

图1 数字式万用表

万用表的使用方法

①交直流电压的测量：根据需要将功能选择旋钮拨至DCV（直流）或ACV（交流）的合适量程，红表笔插入V／Ω孔，黑表笔插入COM孔，并将表笔与被测线路并联，读数即显示。

②交直流电流的测量：将量程开关拨至DCA（直流）或ACA（交流）的合适量程，红表笔插入mA孔（＜200mA时）或20A孔（＞200mA时）,黑表笔插入COM孔，并将万用表串联在被测电路中即可。测量直流量时，数字万用表能自动显示极性。

③电阻的测量：将量程开关拨至Ω的合适量程，红表笔插入V／Ω孔，黑表笔插入COM孔。如果被测电阻值超出所选择量程的最大值，万用表将显示“1”，这时应选择更高的量程。

万用表的使用注意事项

（1）如果无法预先估计被测电压或电流的大小，则应先拨至最高量程挡测量一次，再视情况逐渐把量程减小到合适位置。测量完毕，应将量程开关拨到最高电压挡，并关闭电源。

（2）满量程时，仪表仅在最高位显示数字“1”，其它位均消失，这时应选择更高的量程。

（3）测量电压时，应将数字万用表与被测电路并联。测电流时应与被测电路串联，测直流量时不必考虑正、负极性。

（4）在测量时，请先连接公共测试表笔（黑表笔）再连接带电表笔（红表笔）；断开连接时，请先断开带电表笔，再断开公共表笔。
