电压、电位与电动势及其参考方向

电压

电路中a、b两点间的电压为单位正电荷在电场力的作用下由a点移动到b点时减少的电能，用符号表示，

即

电压的方向是电位降低的方向。

电压的单位是伏特，简称伏，用符号V表示，它等于IC的正电荷沿电场力方向能量减少了1J，常用单位有kV、mV。

电位

两点间的电压等于这两点间的电位差，即电压又叫电位差。

电位的参考点可以任意选取，参考点选择不同，同一点的电位相应不同，但电压与参考点的选择是无关的。

温馨提示:电位和参考点的选择有关，而两点间的电压和参考点的选择无关。

电动势

电动势表明了单位正电荷在电源力的作用下转移时增加的电能，用e表示

电动势的方向规定从负极到正极。电动势的单位为伏特。

电压、电动势的参考方向

与电流类似，在分析计算电路的电压、电动势时，也引进参考方向，即假定的电压和电动势的方向。同样，电压、电动势的参考方向是决定电压、电动势数值为正的标准。

电压、电动势的参考方向一般有三种表示形式：

（1）采用参考极性表示，如图（a）所示。

（2）采用带箭头的实线表示，如图（b）所示。

（3）采用双下标表示，如uab表示电压的参考方向是由a指向b。

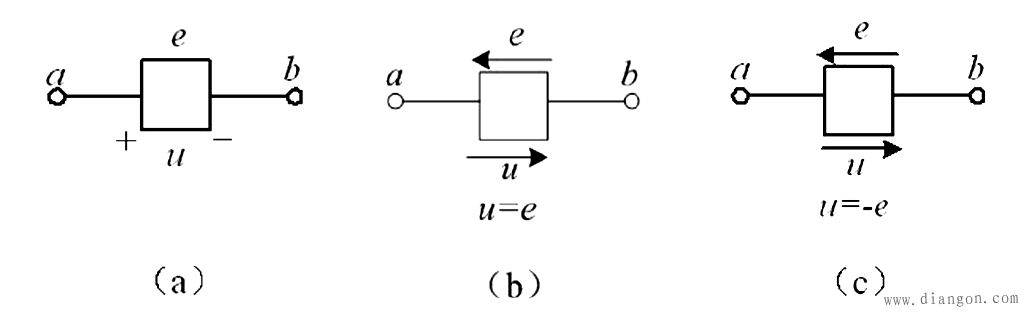

图 电压和电动势的参考方向

若选择电动势和电压的参考方向相反时，如图1（b）所示；若选择电动势的参考方向和电压的参考方向一致时，如图（c）所示。

温馨提示：

（1）电流、电压的实际方向是客观存在的，但往往难于事先判定。参考方向是人为选择的决定电流、电压数值为正的标准。参考方向一经选定，在整个分析计算过程中就必须以此为标准，不能变动。

（2）分析每一个电流、电压，都需要先选定它的参考方向。电流、电压的正、负值对应于所选参考方向而言的，不说明参考方向，而说某电流值为正或负，是没有意义的。

（3）参考方向可以任意选定而不影响计算结果，对同一电流（或电压），如果参考方向选择不同，结果是大小相等而异号，即

关联参考方向

关联参考方向：电压电流选择一致的参考方向，如图（a）所示；

非关联参考方向：电压电流选择不一致的参考方向，如图（b）所示。

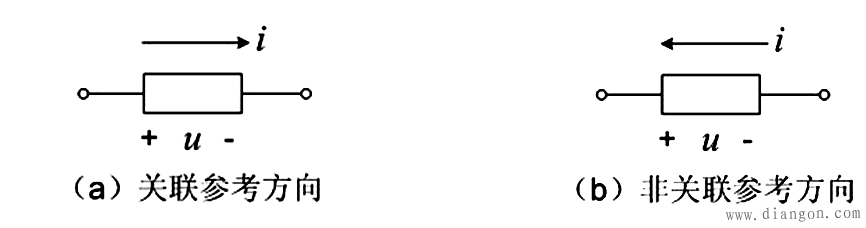

图 关联参考方向和非关联参考方向
