增量式编码器的工作原理

增量式编码器的工作原理如图1所示。它由主码盘、鉴向盘、光学系统和光电变换器组成。在图形的主码盘（光电盘）周边上刻有节距相等的辐射状窄缝，形成均匀分布的透明区和不透明区。鉴向盘与主码盘平行，并刻有a、b两组透明检测窄缝，它们彼此错开1/4节距，以使A、B两个光电变换器的输出信号在相位上相差90°。工作时，鉴向盘静止不动，主码盘与转轴一起转动，光源发出的光投射到主码盘与鉴向盘上。当主码盘上的不透明区正好与鉴向盘上的透明窄缝对齐时，光线被全部遮住，光电变换器输出电压为最小；当主码盘上的透明区正好与鉴向盘上的透明窄缝对齐时，光线全部通过，光电变换器输出电压为最大。主码盘每转过一个刻线周期，光电变换器将输出一个近似的正弦波电压，且光电变换器A、B的输出电压相位差为90°。

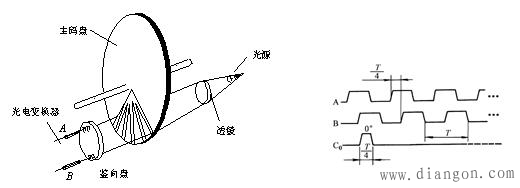

图1 增量式编码器工作原理 图2 光电编码器的输出波形

光电编码器的光源最常用的是自身有聚光效果的发光二极管。当光电码盘随工作轴一起转动时，光线透过光电码盘和光栏板狭缝，形成忽明忽暗的光信号。光敏元件把此光信号转换成电脉冲信号，通过信号处理电路后，向数控系统输出脉冲信号，也可由数码管直接显示位移量。

光电编码器的测量准确度与码盘圆周上的狭缝条纹数n有关，能分辨的角度α为：

α=360°/n（1）

分辨率=1/n（2）

例如：码盘边缘的透光槽数为1 024个，则能分辨的最小角度α=360°/1 024=0.352°。

为了判断码盘旋转的方向，必须在光栏板上设置两个狭缝，其距离是码盘上的两个狭缝距离的（m 1/4）倍，m为正整数，并设置了两组对应的光敏元件，如图1中的A、B光敏元件，有时也称为cos、sin元件。当检测对象旋转时，同轴或关联安装的光电编码器便会输出A、B两路相位相差90°的数字脉冲信号。光电编码器的输出波形如图2所示。为了得到码盘转动的绝对位置，还须设置一个基准点，如图1中的“零位标志槽”。码盘每转一圈，零位标志槽对应的光敏元件产生一个脉冲，称为“一转脉冲”，见图2中的C0脉冲。

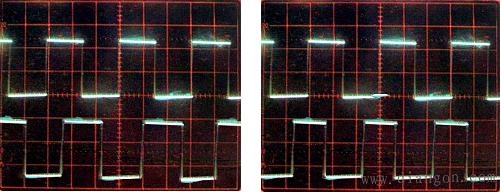

图3给出了编码器正反转时A、B信号的波形及其时序关系，当编码器正转时A信号的相位超前B信号90°，如图3(a)所示；反转时则B信号相位超前A信号90°，如图3(b)所示。A和B输出的脉冲个数与被测角位移变化量成线性关系，因此，通过对脉冲个数计数就能计算出相应的角位移。根据A和B之间的这种关系正确地解调出被测机械的旋转方向和旋转角位移/速率，就是所谓的脉冲辨向和计数。脉冲的辨向和计数既可用软件实现也可用硬件实现。

图3 光电编码器的正转和反转波形
