TTL门电路组成的施密特触发器

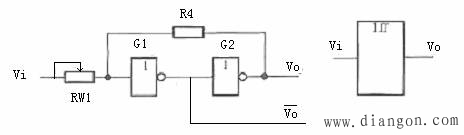

图1 TTL 反相器组成的施密特触发器及其逻辑符号
若图1 电路中 ,TTL 反相器可用 CD4069, 其引脚图如图2。

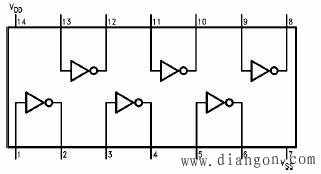

图2 CD4069 引脚图

TTL 反相器的阈值电压Vth≈VDD/2 ，R1<R2,且输入信号vI为三角波，电路的参数如下：施密特触发器在输入信号正向增加时的阈值电压，称为正向阈值电压，用V T 表示。

施密特触发器在输入信号减小时的阈值电压，称为负向阈值电压，用VT-表示。

得回差电压为 △VT=VT - VT- ≈ 2(R1/R2)Vth

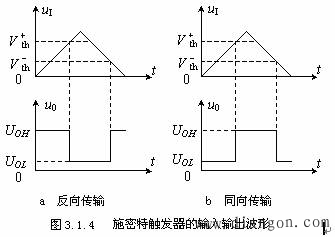

上式表明，回差电压的大小可以改变R1、R2的比值来调节。电路工作波形及传输特性如图3所示。
