智能大厦制冷站系统监控功能

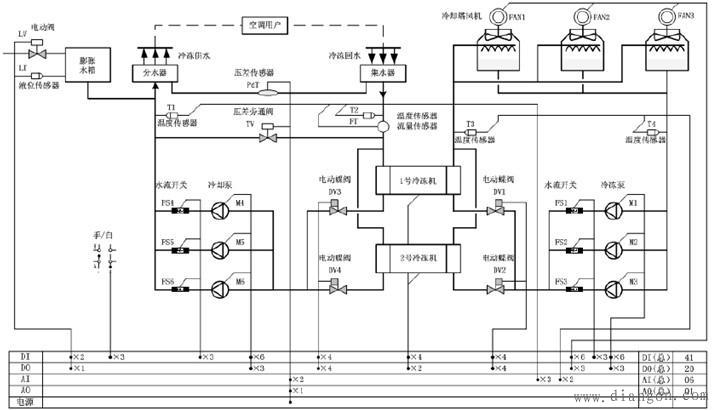

制冷站的功能是为大楼的空调系统提供冷源，它由制冷机组、冷却水循环泵、冷却塔、冷冻水循环泵、补水泵及电动蝶阀等组成。制冷机组包括压缩机、冷凝器、蒸发器及其他辅助装置，冷冻循环水进入制冷机组后，通过释放热量而达到降低水温的目的。制冷机组工作后吸收了大量的热量，所以，必须由冷却循环水来为其降温。

启动顺序：

冷却塔风机—冷却水蝶阀—冷却水泵—冷冻水蝶阀—冷冻水泵—冷水机组。

停止顺序：

冷水机组—冷冻水泵—冷冻水蝶阀—冷却水泵—冷却水蝶阀—冷却塔风机。

冷冻机组启停：

根据对冷冻循环水温度、流量的检测，送入 DDC计算出冷负荷；根据冷负荷及压差旁通阀的开度调整制冷机组的启停和供/回水总管上运行的电机台数。

压差旁通控制：

利用压差传感器检测冷冻循环水供/回水总管的压差，送入DDC与压差设定值比较，经过计算送出相应信号调节冷冻循环供水比例阀的开度，实现供/回水之间的旁通，来恒定供/回水管网之间的压差。

水泵控制：

DDC完成对冷冻泵、冷却泵的启停控制、运行状态、故障报警信号的管理。自动实现恒压控制、循环倒泵、备用替开等功能。

水流检测：

冷冻泵、冷却泵运行后，DDC接收水流开关对水流量的检测信号，当水流量很小或出现断流现象时，应提供报警并停止相应的机组运行。

冷却水温度控制：

将冷却循环水供 /回水总管上温度差值的检测信号送入DDC，实时控制冷却塔风机的启停和运行台数。

联锁控制：

冷冻水供 /回水温差、压差与旁通调节阀实现联动。

显示打印：

动态运行流程画面、数据查询、运行曲线，冷冻水湿度、 冷却水湿度、冷冻水流量、冷冻供/回水压差。故障报表、 数据报表。

参数监测：

冷冻水温度、压力，冷冻水回水流量，冷却水温度，冷冻水泵的状态、故障、水流，冷却水泵的状态、故障、水流，制冷机组的状态、故障，冷却塔风扇的状态、故障。

报警功能：

所有检测的参数超限报警，水流开关报警，所有上述设备故障的报警。
