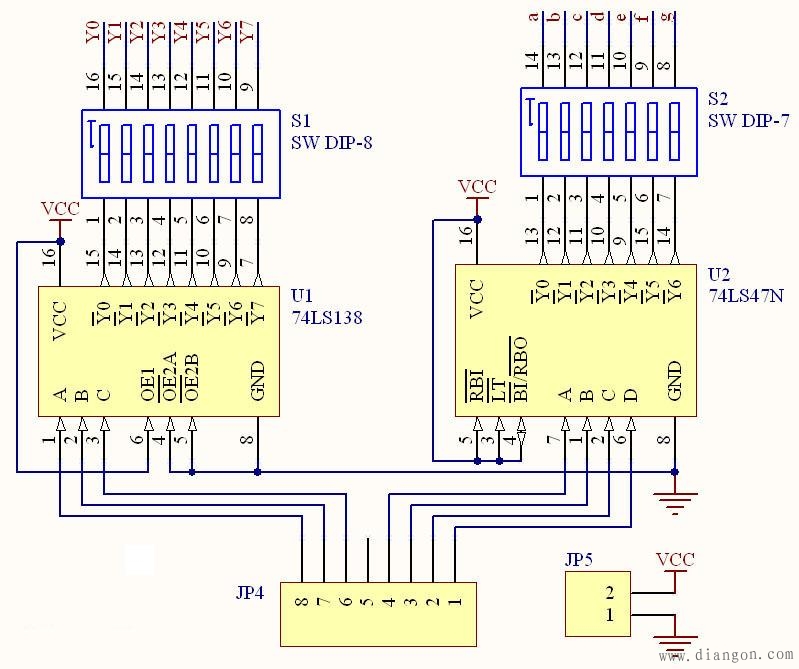

译码电路的描述

译码器是一类多输入多输出组合逻辑电路器件，其可以分为：变量译码和显示译码两类。 变量译码器一般是一种较少输入变为较多输出的器件，常见的有n线-2^n线译码和8421BCD码译码两类；显示译码器用来将二进制数转换成对应的七段码，一般其可分为驱动LED和驱动LCD两类。

概述

译码是编码的逆过程，在编码时，每一种二进制代码，都赋予了特定的含义，即都表示了一个确定的信号或者对象。把代码状态的特定含义“翻译”出来的过程叫做译码，实现译码操作的电路称为译码器。或者说，译码器是可以将输入二进制代码的状态翻译成输出信号，以表示其原来含义的电路。

分类

译码器的种类很多，但它们的工作原理和分析设计方法大同小异，其中二进制译码器、二-十进制译码器和显示译码器是三种最典型，使用十分广泛的译码电路。

二进制码译码器，也称最小项译码器，N中取一译码器，最小项译码器一般是将二进制码译为十进制码；

代码转换译码器，是从一种编码转换为另一种编码；

显示译码器，一般是将一种编码译成十进制码或特定的编码，并通过显示器件将译码器的状态显示出来。
