电压偏差标准和抑制措施

　　电能质量（PowerQuality)：导致用电设备故障或不能正常工作的电压、电流或频率的偏差，其内容包括电压偏差、电压波动与闪变、三相不平衡、暂时或瞬态过电压、波形畸变与谐波、电压暂降与短时间中断等。

　　国标：供电电压偏差（GB12325—1990）（GB/T12325-2008)

　　电压偏差：供电系统在正常运行方式下，某一节点的实际电压与系统标称电压之差对系统标称电压的百分数，称为该节点的电压偏差。

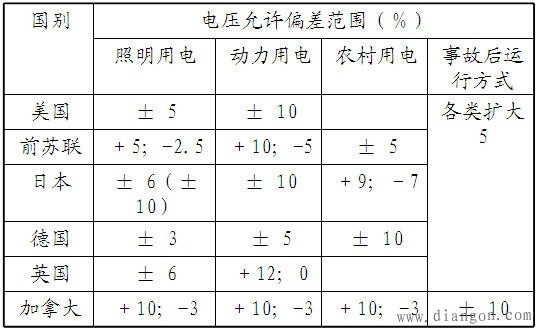

　　国标要求：

　　1、35kV及以上正负偏差之和10％

　　2、20kV及以下≤±7％

　　3、220V单相＋7％～－10％

　　4、对供电短路容量较小，供电距离较长以及对供电电压有有特殊要求的用户，由供用电双方共同确定。

　　控制措施：危害不必多言，对设备，功角稳定等都有较大危害。

　　1）配置足够的无功功率电源

　　原则：分区、分层、分变电所进行补偿，实现无功功率的就地平衡，并留有足够的备用容量。

　　2）系统调压

　　在系统中选择一些关键性的母线作为电压监测点，若能降电压监测点的电压偏差控制在允许范围内，系统中其它点的电压及负荷电压就能基本满足要求。这些电压监测点称为电压中枢点。电压中枢点一般选择系统内装机容量较大的发电厂高压母线，容量较大的变电站低压母线，有大量地方负荷的发电机母线。

　　发电机调压：首先被考虑，缺点：此方法只能满足电厂地区负荷的调压要求，对于通过多级电压输电的负荷无法满足要求。

　　变压器调压：这种调压方式的前提是系统的无功功率充足，这种方式只是改变了电力系统无功功率分布。在无功功率充足的系统中，应大力推广采用有载调压变压器。

　　至于无功电压的分级自动控制，则是另外一个层面的事了。

　　工程案例：

　　平时的电能质量分析报告，无功配置计算是比较关键的点（另一个是谐波计算）。

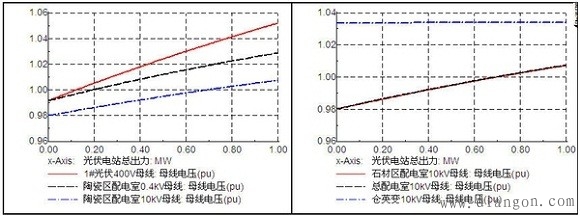

　　最终得出的无功补偿配置方案应该来自于两个方面，一个是理论计算，就是根据类似线路长度，箱变台数的电气参数，算出需要配置多少无功，另一个就是仿真计算，计算在大小方式下，相关元件母线电压的情况，如下图。
