常用电阻器及主要性能参数

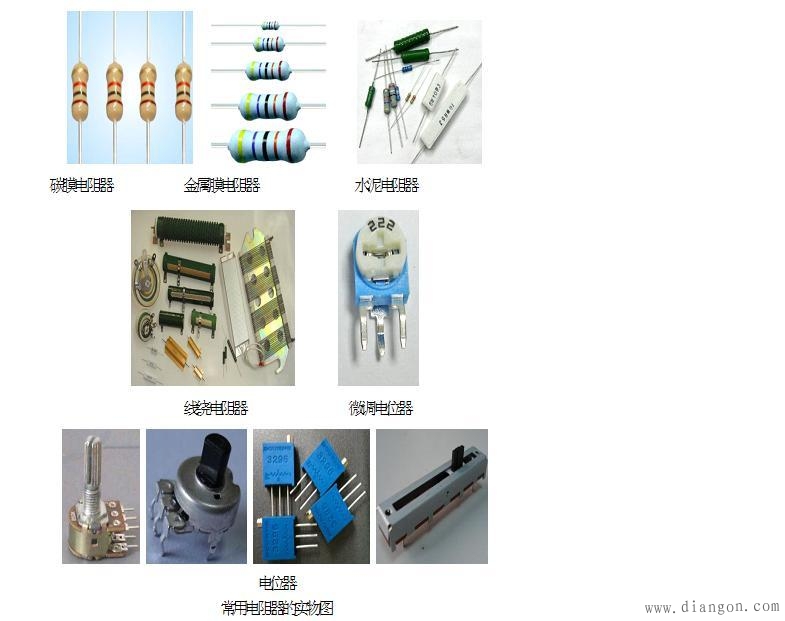

常用线性电阻器如下图所示。

电阻器的主要参数包括：电阻值、允许偏差、额定功率等。常用的表示方法有以下三种：
a.直标法
用阿拉伯数字和单位符号在电阻体上直接标出电阻阻值，用百分比直接标出允许偏差。如：6.8 KΩ±5%，即表示其标称阻值为6.8 KΩ，允许偏差为±5%。
b.文字符号法
用阿拉伯数字和文字符号有规律的组合，表示标称阻值和允许偏差。如：Ω33表示0.33 Ω，4K7表示4.7 KΩ， 2M2表示2.2 MΩ。
c.数码法
一般用三位数字表示电阻值大小，其单位为欧。第一、二位为有效数字，第三位表示倍乘数，即“0”的个数。如102表示10´102＝1 000 Ω。
d．色标法
色标法是采用不同颜色的色环或点在电阻器表面标出标称阻值和偏差。
其中：

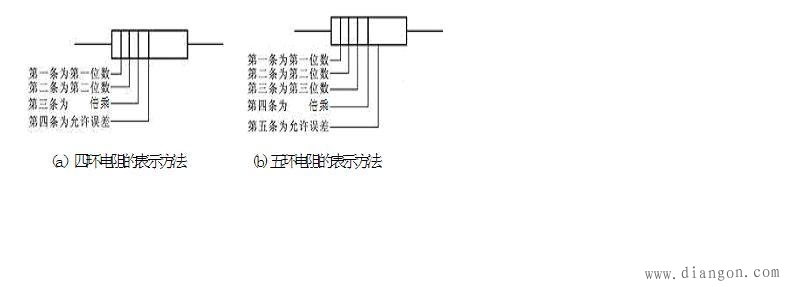

二位有效数字色环标法：普通电阻器4条色环表示标称阻值和偏差，从左至右第一、二条色环表示有效数字，第三条色环表示倍乘，最后一环表示允许偏差,如下图（a）所示。例如：若四环电阻颜色为黄紫红金，则该电阻的阻值为4.7 KΩ，允许偏差为±5%；若四环电阻颜色为绿棕银金，则该电阻的阻值为0.51 Ω，允许偏差为±5%。
三位有效数字色环标法：普通电阻器5条色环表示标称阻值和偏差，从左至右第一、二、三条色环表示有效数字，第四条色环表示倍乘，最后一环表示允许偏差,如下图（b）所示。例如：若五环电阻颜色为棕黑黑红棕，则该电阻的阻值为10 KΩ，允许偏差为±1%。
