集成运放中的电流源__镜像电流源、微电流源

镜像电流源

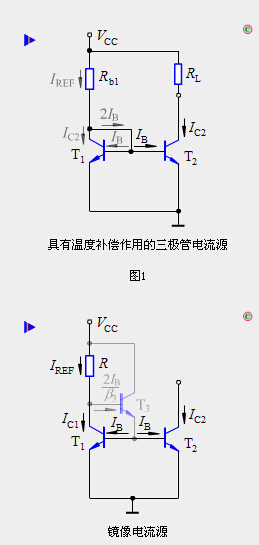

镜像电流源可由三级管电流源演变而来，点击右图上的播放按钮可观看演变过程。

由于T₁和T₂的发射结并联在一起，当T₁、T₂的特性相同时，T₁对T₂有很好的温度补偿作用，可以大大提高电流源的温度稳定性。

电流估算

根据PN结的伏安特性可知，BJT发射结的电压V_BE和电流I_E的关系有:

由于两管的V_BE相同，所以他们的发射极电流和集电极电流均相等。电流源的输出电流，即T₂的集电极电流为

当b>>1时

由上式可以看出，当R和V_CC确定后，基准电流I_REF也就确定了，I_C2也随之而定。我们把I_REF看作是I_C2的镜像，所以称为镜像电流源。

提高镜像精度

在图1中，当b不够大时，I_C2与I_REF就存在一定的差别。为了减小镜像差别，在电路中接入BJT T₃，如图2动画所示。

利用T₃的电流放大作用，减小了I_B对I_REF的分流作用，从而提高了I_C2与I_REF互成镜像的精度。

镜像电流源电路适用于较大工作电流（毫安数量级）的场合，若需要减小I_C2的值（例如微安级），可采用微电流源电路。
