无功补偿概述和原则
|

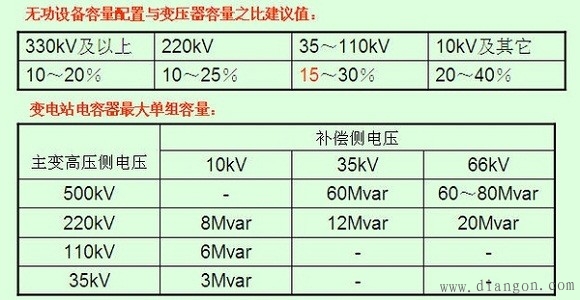

无功功率比较抽象，它是用于电路内电场与磁场的交换，并用来在电气设备中建立和维持磁场的电功率。它不对外作功，而是转变为其他形式的能量。凡是有电磁线圈的电气设备，要建立磁场，就要消耗无功功率。比如40瓦的日光灯，除需40多瓦有功功率(镇流器也需消耗一部分有功功率)来发光外，还需80乏左右的无功功率供镇流器的线圈建立交变磁场用。由于它不对外做功，才被称之为“无功”。 电力系统的无功补偿与无功平衡是保证电压质量的基本条件，首先是一些重要原则当然很多是国网的原则，虽说要摆脱国网思路束缚，但是有些好东西还是要保留。 分层分区补偿原则：有鉴于经较大阻抗传输无功功率所产生的很大无功功率损耗和相应的有功功率损耗，电网无功功率的补偿安排宜实行分层分区和就地平衡的原则。所谓的分层安排，是指作为主要有功功率大容量传输即220--500kV电网，宜力求保持各电压层间的无功功率平衡，尽可能使这些层间的无功功率串动极小，以减少通过电网变压器传输无功功率时的大量消耗；而所谓分区安排、是指110kV及以下的供电网，宜于实现无功功率的分区和就地平衡。 电压合格标准： 500kV母线：正常运行方式时，最高运行电压不得超过系统额定电压的 10%；最低运行电压不应影响电力系统同步稳定、电压稳定、厂用电的正常使用及下一级电压调节。 发电厂和500kV变电所的220kV母线：正常运行方式时，电压允许偏差为系统额定电压0～ 10%；事故运行方式时为系统额定电压的的-5%～ 10%。 发电厂和220kV变电所的110kV～35kV母线：正常运行方式时，电压允许偏差为相应系统额定电压-3%～ 7%；事故后为系统额定电压的的±10%。 带地区供电负荷的变电站和发电厂(直属)的10（6）kV母线：正常运行方式下的电压允许偏差为系统额定电压的0～ 7%。 无功补偿配置原则：各电压等级变电站无功补偿装置的分组容量选择，应根据计算确定，最大单组无功补偿装置投切引起所在母线电压变化不宜超过电压额定值的2.5%，并满足主变最大负荷时，功率因数不低于0.95。  以上只是大概的比例估计，具体工程的变电站的无功配置是需要通过计算的，计算分不同运行方式（针对容性和感性），无功计算一般是有无功交换的整个区域一起计算，主要与区域负荷、电厂和外部无功输入、区域内变电站进出线充电功率有关。 无功不足应采取的措施： 要求各类用户将负荷的功率因数提高到现行规程规定的数值。 挖掘系统的无功潜力。例如将系统中暂时闲置的发电机改作调相机运行；动员用户的同步电动机过励磁运行等。 根据无功平衡的需要，增添必要的无功补偿容量，并按无功功率就地平衡的原则进行补偿容量的分配。小容量的、分散的无功补偿可采用静电容电器；大容量的、配置在系统中枢点的无功补偿则宜采用同步调相机或静止补偿器。 电压中枢点：指那些能够反映和控制整个系统电压水平的节点（母线）。 中枢点的无功电压控制至关重要，一般根据实际情况选择以下作为中枢点：（1）大型发电厂的高压母线；（2）枢纽变电所的二次母线；（3）有大量地方性负荷的发电厂母线。 |
