滚珠丝杠螺母副

滚珠丝杠螺母副是数控机床理想的运动转换装置。它是由丝杠1、螺母2和位于螺纹滚道之间的滚珠3构成如图所示。

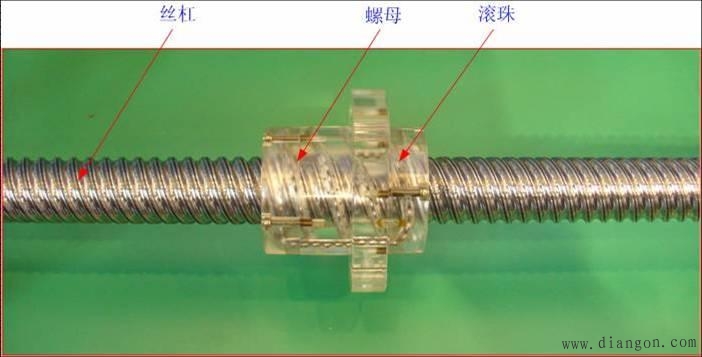

图 滚珠丝杠螺母副结构

传动时，滚珠与丝杠，滚珠与螺母之间基本上是波动摩擦，故与普通丝枉相比有很多优点，如传动效率高，传动灵敏，不易产生爬行，随动精度和定位精度高，同步性好。由于是滚动因控、磨损小，使用寿命长，且具有可逆性，不仅可以将旋转运动变成直线运动，也可将直线运动变成旋转运动。施加适当的预紧力后，可消除轴向间隙，反向时无空程，还可提高轴向运动精度、刚废和重复定位精度。

滚珠丝杠螺母副的使用

•滚珠螺母应在有效行程内运动，必须在行程两端配置限位，避免螺母越程脱离丝杠轴，而使滚珠脱落。

•由于不能自锁，在用于垂直方向传动时，如部件重量未加平衡，必须防止传动停止或电机失电后，因部件自重而产生的逆传动，防止逆传动常采用电动制动器。

•考虑切屑、碎屑进入造成丝杠磨损必须采用防尘装置（折皱保护罩，螺旋钢带保护套等）将丝杠轴全部保护起来，浮尘多时，可在丝杠螺母两端增加防尘圈。
