BJT的放大原理
|

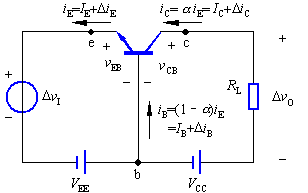

放大电路如图1所示。电路中，输入信号DvI通过改变vBE而改变iE，其变化量 DiE将引起iC的变化，即产生DiC。DiC再通过集电极负载电阻Rc，把电流转化为放大后的电压，产生Dvo=DiCRc。由于Dvo 大于DvI ，所以，该电路具有放大作用。 共基放大电路：

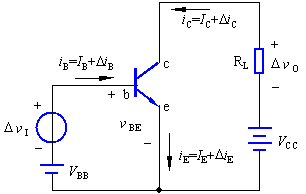

同理，根据bIB≈ IC电流分配关系可组成共射极放大电路，如图2所示。 图2电路中，输入信号DvI通过改变vBE而改变iB，其变化量 DiB将引起iC的变化，即产生DiC。DiC再通过集电极负载电阻Rc，把电流转化为放大后的电压Dvo，Dvo=DiCRc。Dvo 大于DvI，电路具有放大作用。
图2 详细文字说明 根据BJT放大工作状态下电流分配关系aIE≈ IC，可组成一简单放大电路，如图1。发射结的外加电压 vEB=VEE DvI，由于外加电压的变化，将使发射极电变化DiE（如DiE=1mA），由于IC=aIE，所以IC也产生相应的变化DiC（当a=0.98时，DiC=0.98mA），DiC通过接在集电极上的负载电阻RL（1kW）上产生一个变化的电压Dvo（Dvo=DiCRL=0.98mA´1kW=0.98V），则从RL得到的变化电压Dvo随时间的变化规律和DvI相同，但幅度却大了许多倍。所增大的倍数称为电压增益，即
该电路的发射极作为信号输入端，以集电极作输出端，基极作为输入、输出回路的共同端，称为共基极电路。 根据bIB≈ IC电流分配关系可组成共射极电路如图2所示。 如在基极输入端加入一个待放大的信号DvI，这样，发射结电压vBE就在原来VBB的基础上叠加了一个DvI后，使DiB按DvI的规律产生相应的变化，DiC也将随之而变。DiC在RL=1kW上得到电压变化Dvo=–DiCRL。Dvo比DvI增大了许多倍。 该电路以基极为输入端，集电极为输出端，发射极作为输入、输出回路的共同端，称为共发射极电路。 读者可根据（1 b）IB=IC电流分配关系画出共集电极电路。 |
