PLC、CNC与数控机床的关系

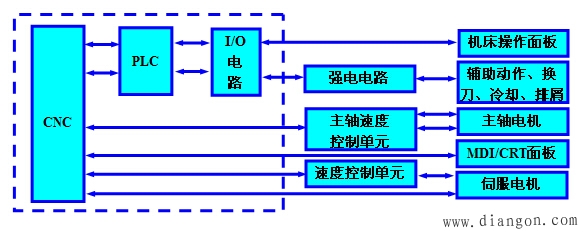

内装型PLC从属于CNC装置，PLC与CNC间的信号传送在CNC装置内部实现。PLC与数控机床之间的信号传送则通过CNC输入／输出接口电路实现，如图所示。

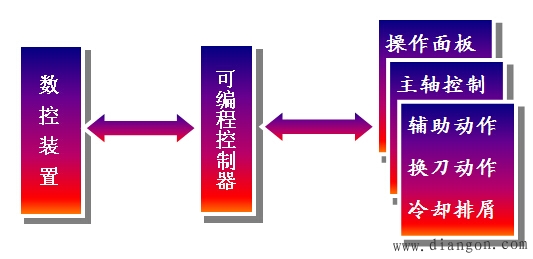

图 独立型PLC、 CNC与数控机床的关系
独立型PLC具有以下特点：
（1）独立型PLC本身即是一个完整的计算机系统，具有CPU、程序存贮器、I／O接口通讯接口及电源等。
（2）在数控机床的应用中多采用积木式模块化结构，具有安装方便、功能易于扩展和变更等优点。
（3）输入、输出点数可以通过输入、输出模块的增减灵活配置，有的还可通过多个远程终端连接器构成有大量输入、输出点的网络，以实现大范围的集中控制。
