35~110kV变电所电气主接线典型方案

35~110kV变电所电气主接线典型方案见图。

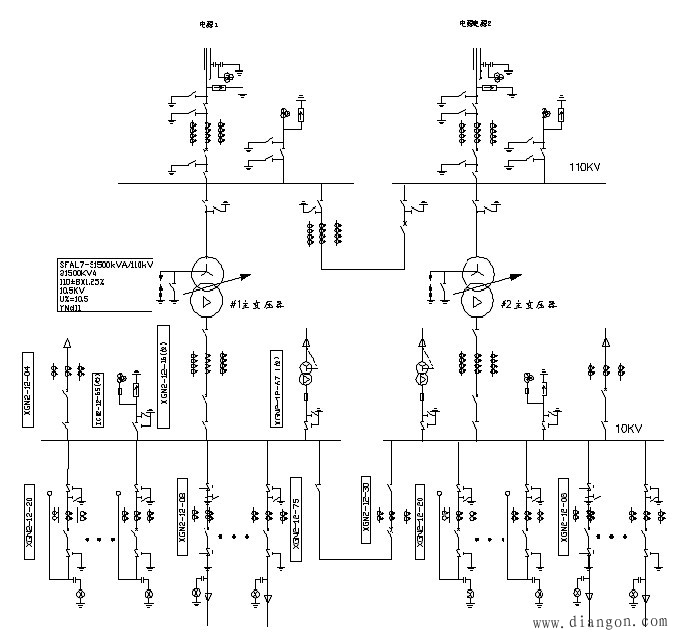

图 110KV变电所电气主接线图

说明：

1.变压器高压侧（110kV）采用内桥接线（也可采用线路变压器组或单母分段接线）。低压侧采用单母分段（出线回路少时，也可采用单母线接线）。

2.两台变压器都是采用有载调压变压器（110/ 10kV）；可以互为备用。

3.两台所用变压器（10/ 0.4kV）分别接在10kV母线的两段上，供本所用电，并互为备用。

4.两电压级母线上和110kV线路上均设有避雷器。

5.配置一定的电压互感器和电流互感器。

6.110kV线路采用二回架空电源进线，同时供电；10kV出线既有架空出线也有电缆出线。

7.110kV采用屋外配电装置，10kV侧采用屋内成套配电装置。

8.10kV母线的两段上还应配置无功补偿装置。
