放大电路模型的转换

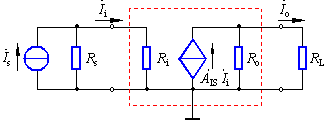

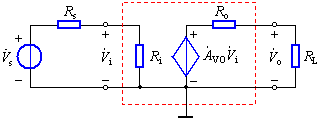

根据信号源的戴维宁-诺顿等效变换原理，上述四种电路模型相互之间可以实现任意转换。例如图1（a）电压放大电路模型的开路输出电压为 ，而根据图（b）电流放大电路模型可得开路输出电压为 且 ，令两电路等效，于是有

即可得 。

同理可得和两式。

(a)

(b)

图1

这样其他三种电路模型都可转换为电压放大电路模型。同理可实现其他放大电路模型之间的转换。

一个实际的放大电路原则上可以取四类电路模型中任意一种作为它的电路模型，但是根据信号源的性质和负载的要求，一般只有一种模型在电路设计或分析中概念最明确，运用最方便。例如，信号源为低内阻的电压源，要求输出为电压信号时，以选用电压放大电路模型为宜。而某种场合需要将来自高阻抗传感器的电流信号变换为电压信号时，则以采用互阻放大电路模型较合适，如此等等。
