数控机床的主传动方式

现代数控机床的主运动系统广泛采用交流调速电机或直流调速电机作为驱动元件，随着电机性能的日趋完善，能方便地实现宽范围的无级变速，且传动链短，传动件少，变速的可靠性高。

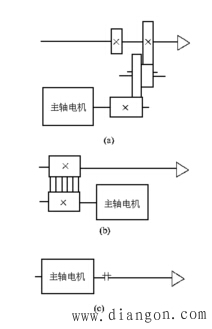

数控机床的主传动方式主要有三种，如图1所示。

图1 数控机床的主传动方式
1．带有二级齿轮变速的主传动方式 如图（a）所示，主轴电机经过二级齿轮变速，使主轴获得低速和高速两种转速系列，这种分段无级变速，确保低速时的大扭矩，满足机床对扭矩特性的要求，是大中型数控机床采用较多的一种配置方式。
2．通过定比传动的主传动方式 如图（b）所示，主轴电机经定比传动传递给主轴，定比传动采用齿轮传动或带传动。带传动方式主要应用于小型数控机床上，可以避免齿轮传动的噪声与振动。
3．由主轴电机直接驱动的主传动方式 如图（c）所示，电机轴与主轴用联轴器同轴连接。这种方式大大简化了主轴结构，有效地提高了主轴刚度。但主轴输出扭矩小，电机的发热对主轴精度影响较大。近年来出现了一种电主轴，该主轴本身就是电机的转子，主轴箱体与电子定子相连。其优点是主轴部件结构更紧凑，质量小，惯性小，可提高启动、停止的响应特性；缺点同样是热变形问题。

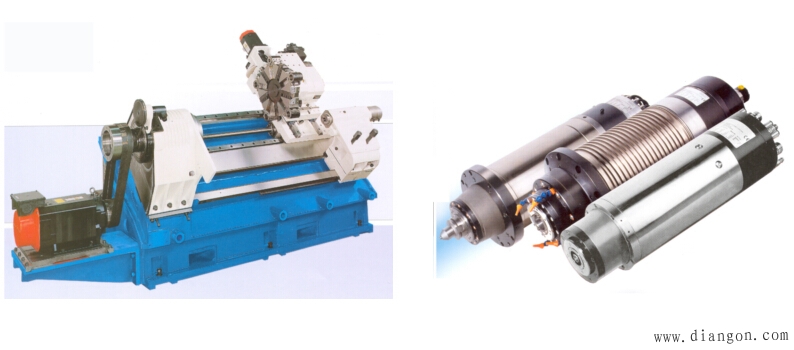

同步齿形带主传动方式 电主轴（电机直接驱动的主传动方式）
